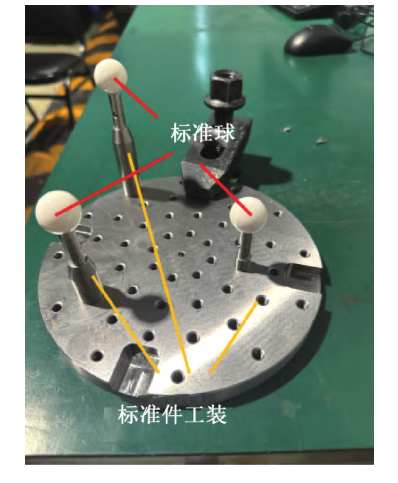

工件實物如圖 9 所示,其包括 1 個底座和 3 個不同高度的錐桿。底座為直徑 200 mm 的圓盤,錐桿的高度分別為 10、60 和 110 mm。該工件采用可便攜式安裝結構,便于在轉臺上靈活布置和固定,從而滿足五軸加工中心多姿態情況下的測量。

圖 9 旋轉軸幾何誤差測量和辨識工件
工件配合 3 個高精度陶瓷標準球使用。由于在機測量的測針精度極高,為了確保測量結果的準確性和可靠性,標準球必須具備極高的幾何精度,要求其直徑公差、圓度、公差等級等指標達到微米級別。其表面質量也必須達到非常高的標準,表面光潔度需要經過精細拋光,以避免表面粗糙度對測量結果造成影響。除了幾何精度外,其材料特性也應滿足可靠性要求,比如熱穩定性、結構均勻性、耐腐蝕性、耐磨性、抗靜電性等特性。
考慮到上述要求,標準球的材料選用啞光陶瓷,其出廠直徑為 20. 001 2 mm, 球的圓度精度 ≤0.25 μm,球下方為不銹鋼支撐桿,桿長 23 mm,底部含有 M6 螺紋,可安裝在加工工件上作為空間坐標測量中的穩定參考點。
工件在在機測量過程中,受測頭接觸力以及自身重力載荷共同作用,可能產生微小的彈性彎曲變形,從而引入附加的形位偏差并影響測點坐標的真實性。考慮到在機測頭的最小測量分辨率為 1 μm,為避免工件彈性變形成為主導誤差源,并確保變形引起的位移不會被誤判為真實幾何誤差,本文將工件最大彎曲變形控制指標設定為不超過 1 μm。該閾值的設定能夠保證:在最不利測量姿態與最大測觸力條件下,變形誤差仍被限制在測量系統分辨能力以內,從而提高測量數據的可重復性與參數辨識結果的可信度。根據式 (25) 可以對錐桿的直徑進行初步計算。

其中,ω為擾度,F為桿頂端受到的軸向力,l為桿的長度,E為材料的彈性模量,I為圓桿截面的慣性矩,第3行中1的單位為μm。
考慮到工件的強度、重量、熱穩定性等因素,加工原料選用鋼。本次試驗分別以模具鋼、不銹鋼和殷瓦鋼這 3 種材料作為加工原材料,表 4 列舉了 3 種材料相關的力學參數和物理參數。
表4 3種材料的力學性能和物理性能參數
材料 | 屈服強度/MPa | 彈性模量/GPa | 硬度/HRC | 熱膨脹系數×10??/℃ |
|---|---|---|---|---|
模具鋼 | 800~1200 | 200~230 | 45~60 | 10.0~12.0 |
不銹鋼 | 200~700 | 190~210 | 20~40 | 16.0~18.0 |
殷瓦鋼 | 800~1500 | 200~220 | 45~60 | 1.2~1.4 |
基于上述內容在 NX UG 軟件中對設計完成的工件模型進行仿真,如圖 10 所示,工件在 90° 姿態時,其結構受力變形最顯著,其變形在重力方向的最大值為 0. 79 μm,滿足最小變形量的設計原則。因單次測量時間約為 15 min 左右,故不考慮熱變形對工件的影響。
