1 基于三軸數控加工中心的高效粗加工策略
三軸粗加工階段的目標是在保證后續加工基準的前提下,快速、穩定地去除余量,并盡可能減少零件內應力的重新分布和不均勻切削熱帶來的變形。
1.1 基準面的建立與粗切零件輪廓
在初次裝夾時,利用專用粘接劑將毛坯固定于工作臺,銑削毛坯表面及四周輪廓至規定的平面度與表面粗糙度,并以銑削后的上表面作為基準面。隨后,在距該基準面邊緣25mm處,采用T形槽銑刀加工1條深度為3.5mm、槽口寬度為4mm的標準T形槽。T形槽將在后續粗加工中通過壓板為零件提供可靠的裝夾力。完成基準面與T形槽加工后,在本次裝夾狀態下,使用φ16mm平底立銑刀銑削零件正面上半部的大致形狀(見圖2)。最后,通過已加工的T形槽進行反向裝夾,采用相同的刀具與切削參數(見表2),將零件正向加工時剩余的輪廓材料切除(見圖3),為零件的粗加工做好準備。

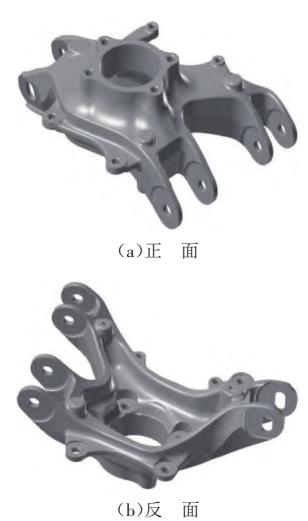

[圖1 擺臂零件結構特征]

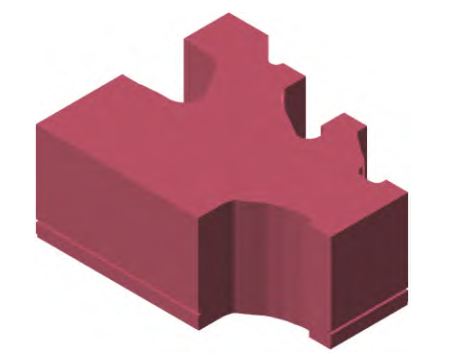

[圖2 零件正面粗加工效果]

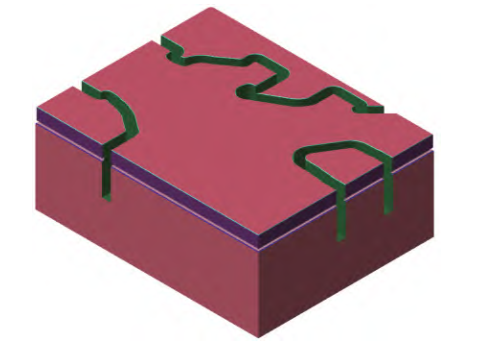

[圖3 零件反面粗加工效果]
表2 基準面建立與粗切零件輪廓切削參數
刀具類型 | 刀具名稱 | 刀具直徑φ/mm | 刀角半徑/mm | 刀具長度/mm | 刃長/mm | 夾頭 | 轉速S/r·min?1 | XY進給量F/mm·min?1 | 加工內容 |
|---|---|---|---|---|---|---|---|---|---|
平銑刀 | D12-C | 12 | 0 | 40 | 30 | D35-70L | 8000 | 5500 | 建立零件坐標系 |
平銑刀 | D12-C | 12 | 0 | 40 | 30 | D35-70L | 8000 | 5500 | 粗銑平面和外形 |
平銑刀 | D12-F | 12 | 0 | 40 | 30 | D35-70L | 10000 | 1500 | 精銑平面和外形 |
平銑刀 | D16-C | 16 | 0 | 82 | 40 | D42-70L | 8000 | 5500 | 切輪廓 |
槽銑刀 | T20H4BK10.5柄12 | 20 | 0 | 30 | 4 | D35-70L | 8000 | 3500 | 銑T形槽 |
倒角刀 | D6×45° | 6 | 0 | 20 | 5 | D35-70L | 8000 | 3000 | 倒角去毛刺 |
1.2 粗加工策略與參數優化
為提高材料去除率并控制加工變形,粗加工階段采用動態銑削策略。零件基于前工序的裝夾定位,選用φ12mm、刃長30mm的波刃銑刀,沿輪廓由外向內進行大切深、小切寬的側刃銑削,軸向切深與刀具刃長一致,在保證加工效率的同時兼顧刀具經濟性。切削參數采用高轉速與大切深相結合的高效粗加工組合(見表3)。該階段以加工效率最大化為目標,并為半精加工單邊預留2mm均勻余量。
表3 粗加工切削參數
刀具類型 | 刀具名稱 | 刀具直徑φ/mm | 刀角半徑/mm | 刀具長度/mm | 刃長/mm | 夾頭 | 轉速S/r·min?1 | XY進給量F/mm·min?1 | 加工內容 |
|---|---|---|---|---|---|---|---|---|---|
平銑刀 | D12-F | 12 | 0 | 55 | 30 | D40-70L | 8000 | 5500 | 建立零件坐標系和銑基準面。 |
平銑刀 | D12波刃刀 | 12 | 0 | 40 | 30 | D40-70L | 8000 | 2000 | 粗加工,單邊留2mm余量。 |
平銑刀 | D12波刃刀 | 12 | 0 | 40 | 30 | D40-70L | 10000 | 1000 | 半精加工,單邊留0.1mm余量。 |
槽銑刀 | T20H4BK10.5柄12 | 20 | 0 | 30 | 4 | D35-70L | 8000 | 4000 | 銑T形槽。 |
倒角刀 | D6×45° | 6 | 0 | 20 | 5 | D35-70L | 6000 | 2000 | 倒角去毛刺。 |
multicolumn{10}{ | l | }{零件24h時效處理后} | |||||||
平銑刀 | D10-F | 10 | 0 | 30 | 30 | D35-70L | 10000 | 3500 | 建立零件坐標系。 |
平銑刀 | D10-F | 10 | 0 | 30 | 30 | D35-70L | 10000 | 5500 | 粗加工工藝支撐柱。 |
平銑刀 | D10-C | 10 | 0 | 30 | 30 | D35-70L | 10000 | 2000 | 精修工藝支撐柱。 |

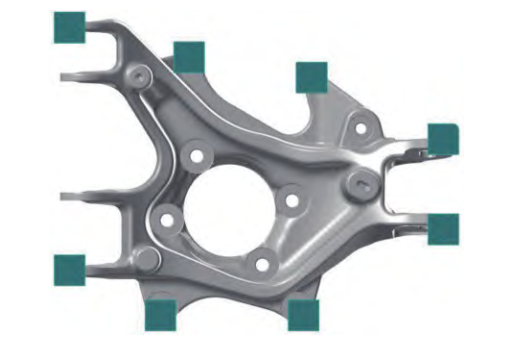

為抑制粗加工階段因大切深、大余量去除材料可能引發的零件變形,并統一各工序的加工與測量基準,在零件的肋板與薄壁對應位置,預先保留了8個截面為30mm×30mm的工藝支承柱,分布位置如圖4所示。支承柱頂部應低于零件頂面30~40mm,便于在粗加工階段實現更深層、更高效的材料去除,同時為后續工序提供穩定可靠的裝夾與定位基準,有效分散切削載荷,增強整體工藝系統剛性。此外,為便于后續工序的裝夾,在支承柱頂面下方25mm處,采用T形槽銑刀加工深3.5mm、寬4mm的T形槽,用于壓板或夾具鎖緊。經仿真驗證,效果如圖5所示。

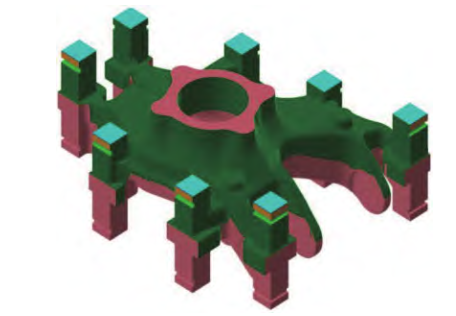

零件正向加工時,所留工藝支承柱的位置、數量與尺寸均與反面保持一致,并采用相同的裝夾定位方式、切削參數及加工策略進行加工,效果如圖6所示。

[圖4 工藝支承柱分布位置]
[圖5 粗加工變形仿真效果]
[圖6 零件正向粗加工效果]
1.3 粗加工后時效處理和基準面精修
零件在粗加工后進行24h時效處理,充分釋放因粗加工及毛坯初始狀態引起的殘余應力,穩定零件內部組織與尺寸狀態,為后續精加工奠定良好的應力與尺寸基礎,確保獲得更高的加工精度與幾何穩定性。隨后,以圖6的擺放方式進行裝夾,采用D10平銑刀對8個工藝支承柱進行精修加工,為后續精加工工序建立統一、可靠的定位與測量基準。
2 基于五軸加工中心的精密加工策略
2.1 零件反向精加工時裝夾方案與工藝路線設計

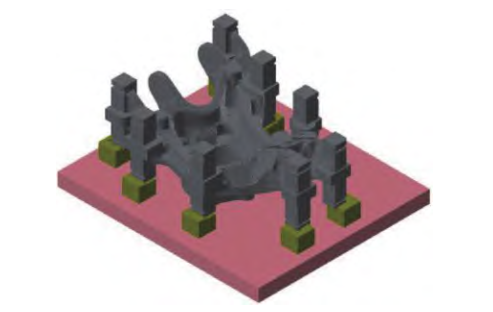

零件反向裝夾時,通過400mm×700mm×30mm的鋁合金底座安裝于五軸加工中心的工作臺上。裝夾時在工藝支撐柱下方設置40mm×40mm×30mm的鋁合金墊塊,以提供均勻支撐并增強系統剛性,裝夾布局及效果如圖7所示。

[圖7 零件反向裝夾方案與效果]
根據零件結構特征與加工要求,精加工階段的工藝設計遵循“先局部后整體,先粗后精”的數控加工邏輯。首先,采用D12大直徑平銑刀進行高效粗加工,快速去除工藝支撐柱及主體的余量,并預留0.1mm均勻精加工余量。隨后,使用直徑遞減的平銑刀(D8、D3)對狹窄區域及小型腔槽進行局部粗加工與清角,確保余量分布均勻。在精加工環節利用加長小徑刀具(D6、D3)精細完成槽與孔的加工,并采用精加工平銑刀(D16、D12)、圓鼻刀(D10R1)與球頭銑刀(R4)的組合,分別完成曲面輪廓與平面?zhèn)缺诘母呔茹娤鳎员WC尺寸與形位公差。最后,依據殘余圓角半徑,使用一系列小球頭銑刀(R3至R1)進行多級清根處理,清除根部殘留材料。全過程通過系統化的刀具組合與優化的切削參數匹配,在保證加工剛性與效率的同時,實現了對零件特征由面到角的精密加工。

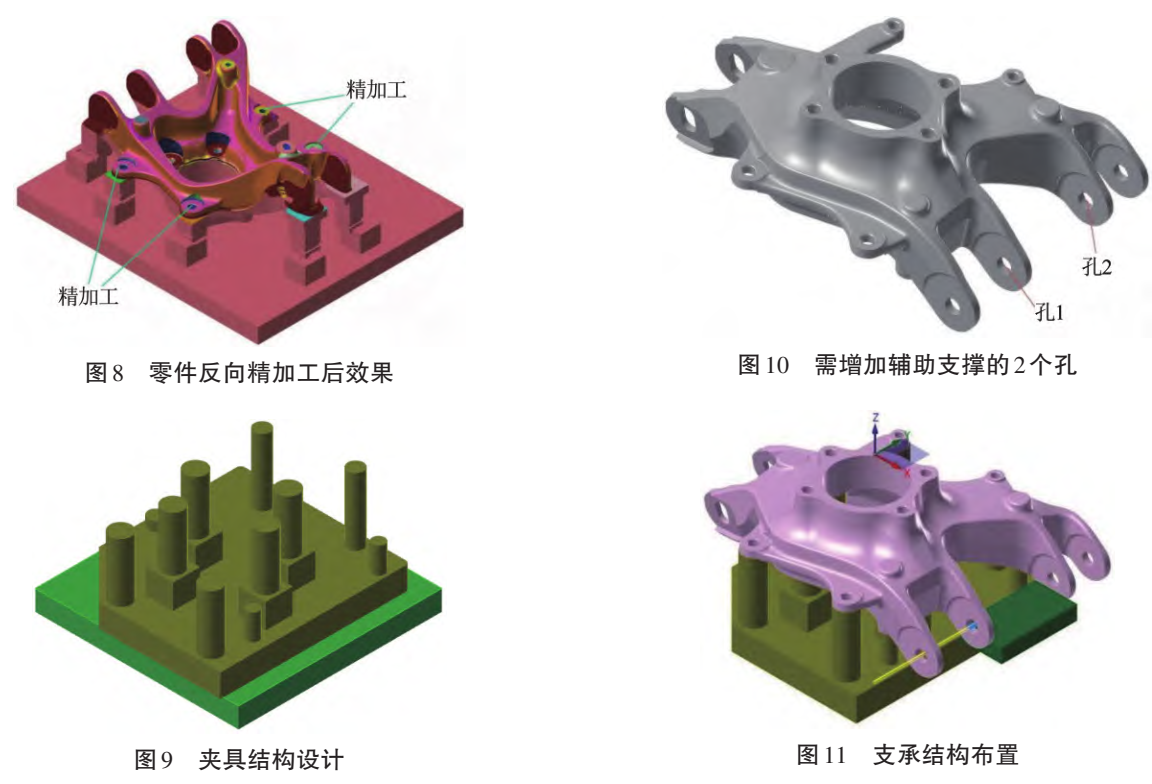

最后加工工序則采用D6平銑刀,對用于零件正向裝夾精加工時4個定位孔所在平面進行精修,確保基準精度,精加工切削參數如表4所示,零件反向精加工后效果如圖8所示。
2.2 零件正向精加工時裝夾方案與工藝路線設計
在零件正向精加工前,依據零件孔位進行夾具設計。夾具以零件反向精加工完成的4個定位孔作為主基準,其余孔作為輔助定位,不僅確保了定位精準可靠,還保證了零件在加工過程中受力均勻、裝夾穩固,有效抑制了切削震顫[3]。夾具高度須滿足肋板上全部孔系的加工可達性,同時保證五軸加工中心B、C軸在做105°旋轉時刀具與工作臺無干涉。夾具結構設計如圖9所示。
加工圖10所示兩孔時,為避免因鉆頭懸伸過長、肋板壁厚較薄而引起的讓刀變形,影響孔的同軸度與垂直度,加工前在兩孔位之間的肋板區域粘貼工程塑料ABS作為輔助支撐,以增強該區域剛性并抑制振動。支承結構布置效果如圖11所示,其加工坐標系原點位于夾具底面中心正上方193mm處。
零件精加工的工藝路線與切削參數配置直接參照并沿用了反向精加工階段已驗證的方案。工藝方案的核心內容包括刀具使用順序、加工工序步驟及切削參數的匹配邏輯,均從反向加工工藝中移植而來,確保了正向與反向加工策略的高度一致性,增強了工藝過程的可預測性,實現了整體加工質量的穩定與工藝規劃的標準化。

表4 精加工切削參數
刀具類型 | 刀具名稱 | 刀具直徑φ/mm | 刀角半徑/mm | 刀具長度/mm | 刃長/mm | 夾頭 | 轉速S/r·min?1 | XY進給量F/mm·min?1 | 加工內容 |
|---|---|---|---|---|---|---|---|---|---|
平銑刀 | D12-C | 12 | 0 | 50 | 50 | D35-74L | 8000 | 1000 | 建立零件坐標系 |
平銑刀 | D12-C | 12 | 0 | 50 | 50 | D35-74L | 8000 | 6000 | 半精加工8個支撐柱和余量至0.1mm |
平銑刀 | D8-C | 8 | 0 | 40 | 40 | D35-74L | 10000 | 4500 | 清角半精加工 |
平銑刀 | D3-柄4 | 3 | 0 | 20 | 9 | D35-74L | 10000 | 2500 | 半精加工槽和小孔 |
平銑刀 | D3-同柄 | 3 | 0 | 20 | 20 | D35-74L夾13延長桿40(裝夾φ13mm延長桿,延長桿伸長40mm) | 10000 | 800 | 精加工槽和φ6mm的孔 |
平銑刀 | D6-C | 6 | 0 | 25 | 20 | D35-74L夾13延長桿50 | 10000 | 500 | 半精加工φ12mm的孔 |
平銑刀 | D16-F | 16 | 0 | 80 | 80 | D41-74L | 8000 | 2000 | 精加工平面、孔 |
平銑刀 | D12-F | 12 | 0 | 50 | 50 | SLRB12-95L-M42 | 8000 | 1000 | 精加工平面、孔 |
圓鼻刀 | D10R1 | 10 | R1 | 30 | 30 | SLRA10-120CV | 10000 | 2000 | 精加工平面、孔 |
球形銑刀 | R4 | 8 | R4 | 45 | 45 | SLRB08-95L-M42 | 10000 | 4500 | 整體精加工和部分清角 |
球形銑刀 | R3 | 6 | R3 | 32 | 32 | D35-74L | 10000 | 3000 | 小刀清根 |
球形銑刀 | R1.5柄4 | 3 | R1.5 | 20 | 5 | D35-74L | 10000 | 1000 | 小刀清根 |
球形銑刀 | R1柄4 | 2 | R1 | 25 | 7 | D35-74L夾13延長桿50 | 10000 | 1000 | 小刀清根 |
倒角刀 | D6×45° | 6 | 0 | 25 | 5 | D35-74L夾13延長桿50 | 10000 | 1000 | 倒角、去毛刺 |
平銑刀 | D6-F | 6 | 0 | 25 | 20 | D35-74L夾13延長桿50 | 10000 | 500 | 精加工定位所用的基準孔 |
3質量檢測與工藝驗證
依據圖紙技術要求對20件試制件進行全尺寸檢測。其中,線性尺寸與形位公差經三坐標測量機檢測均符合要求;關鍵孔系同軸度指標穩定在φ0.1mm以內,優于圖紙0.3mm的設計要求;安裝孔表面粗糙度值在Ra0.4~Ra0.8μm,滿足Ra0.8μm的設計標準;輪廓尺寸檢測合格率為100%。該混合工藝使單件總加工時間降至傳統純?nèi)S方案的50%左右,經濟效益顯著。
