天車五軸加工中心冷卻過濾系統優化

天車式搖籃五軸加工中心多用于復雜零件高精度加工,電主軸長時間高速運行時會產生明顯熱量,冷卻油供給是否穩定直接影響主軸溫升控制和加工精度。實際運行中,冷卻油循環后易夾帶金屬微粒、氧化雜質和黏性油泥,傳統濾網被動攔截方式容易出現堵塞,并引發報警停機。因此,有必要從過濾結構、雜質預處理和在線清潔三個方面優化冷卻過濾系統,提高其連續運行能力。

1冷卻過濾系統堵塞問題分析

1.1冷卻油循環中的雜質積累

天車式搖籃五軸加工中心運行過程中,電主軸冷卻油需在儲油箱、冷卻管路和主軸內部通道之間循環流動。冷卻油在長期循環中受溫升、金屬微粒混入和氧化老化等影響,容易形成細小顆粒及黏性油泥。回油階段雖經過冷卻、磁性吸附和前置過濾,但微細顆粒及黏性油泥仍難以完全去除,容易隨冷卻油進入電主軸前端過濾部位,并在濾網表面堆積,導致過濾阻力增加[1]。

1.2過濾網堵塞對系統運行的影響

過濾網承擔著阻擋雜質進入電主軸冷卻通網道的重要作用,但當雜質持續附著在網面后,過濾網有效面積會逐漸縮小,冷卻油通過能力隨之下降。流量不足會削弱冷卻油換熱能力,使主軸溫升控制難度增加,并可能引發熱變形、軸承溫升和加工精度波動。堵塞加重后,輸油管壓力升高,系統易觸發報警停機,影響連續加工節拍,并增加濾網清理和維護工作量。

1.3傳統單一過濾方式的不足

傳統冷卻過濾結構多依靠單一濾網被動攔截,缺少前置聚集、動態捕撈和在線排雜等手段。隨著循環時間延長,黏性油泥與細小顆粒易在濾網表面形成堵塞層,導致過濾阻力持續升高。此類結構多依賴報警后的停機拆洗或更換濾網,難以及時調整油路流向,也難以在線恢復通流能力,限制了設備運行穩定性和維護效率。

2雙通道冷卻過濾結構優化

2.1第一通道與第二通道分流設計

在輸油管內設置第一通道和第二通道,可提高冷卻過濾系統的連續供油能力。正常運行時,第一通道承擔主要過濾任務,冷卻油經過過濾網后進入電主軸冷卻回路,滿足主軸散熱需求。當第一通道濾網雜質積累、通流面積減小時,管路壓力升高,單一路徑供油容易出現流量波動。第二通道作為備用分流路徑,可在第一通道壓差升高時參與供油,分散過濾負荷,降低局部堵塞引起的供油中斷風險。

2.2閘機組件的流向切換

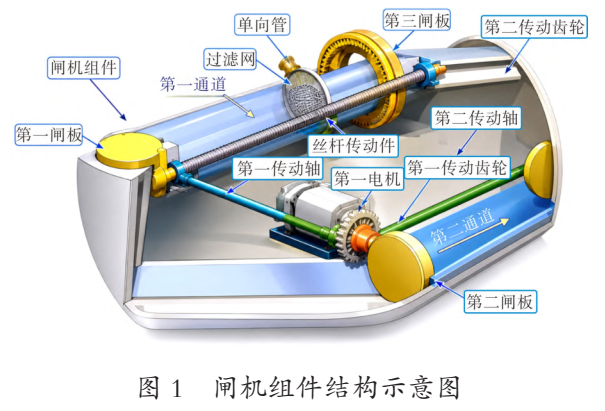

閘機組件是實現第一通道與第二通道有序切換的重要結構,主要根據第一通道過濾狀態和管路壓力變化,對冷卻油流向進行連續調節(圖1)。在正常過濾階段,第一閘板和第三閘板保持開啟狀態,第一通道承擔主要過濾任務;第二閘板處于關閉狀態,第二通道暫不參與供油。當第一通道過濾網表面雜質逐漸增多、管路壓力開始升高時,閘機組件通過傳動機構協調動作,逐步減小第一通道開度,并同步打開第二通道,使冷卻油由單通道輸送轉入雙通道分流狀態[2]。

在第一通道接近堵塞臨界狀態時,閘機組件進一步完成通道封閉與油流導向動作。第一閘板關閉第一通道前端,第三閘板同步關閉第一通道末端,使第一通道形成相對獨立的清潔區域;第二閘板完全打開,使冷卻油經第二通道繼續輸送至電主軸冷卻回路。該切換方式能夠避免過濾網堵塞造成冷卻油供應突然中斷,也為后續反沖清潔提供必要條件。通過“第一通道減流一第二通道增流一第一通道封閉”的動作順序,系統可在維持供油穩定的基礎上完成堵塞處理。

2.3雙過濾網協同減負

兩組過濾網分別布置在第一通道和第二通道內,可使冷卻過濾系統由單一濾網集中承壓轉為雙濾網協同工作。第一通道過濾網在正常階段承擔主要雜質攔截任務,第二通道過濾網在分流階段參與過濾,可減輕第一通道過濾網的持續運行負荷。該結構能夠避免雜質長期集中在同一過濾面上,有助于減緩過濾阻力持續上升的速度。尤其在第一通道接近堵塞時,第二通道仍能保持冷卻油過濾與輸送功能,使系統具備一定冗余供油能力,減少單點堵塞引發的報警停機風險。

3雜質聚合與前置捕撈設計

3.1聚合組件對雜質流向的調節

聚合組件主要由T型管、安裝管和葉輪構成,可在改變局部流態的基礎上調整冷卻油中雜質的運動狀態。冷卻油經過第一通道時,葉輪在油流作用下發生轉動,使過濾網前端油流形成較為明顯的局部旋流狀態。在該流態作用下,分散在冷卻油中的雜質會向過濾網中心區域聚集,減少其在過濾網表面大范圍鋪展和堆積的情況。雜質集中后,過濾網邊緣區域仍能保持一定通流能力,有利于延緩整體堵塞速度,并為后續反沖排雜提供較為集中的清理對象。

3.2捕撈組件的提前攔截

捕撈組件由擺動桿、捕撈爪和收納口等結構組成,布置在過濾網前端,可在冷卻油到達過濾網之前完成部分雜質攔截。冷卻油流經安裝管附近時,擺動桿隨油流作用產生偏轉,捕撈爪在旋轉和擺動過程中與油液中的油泥、微粒接觸,使部分雜質提前附著在捕撈爪表面。這樣可減少雜質直接沖擊過濾網的數量,降低過濾網在短時間內形成堵塞層的風險。收納口則為后續捕撈爪回收和清潔提供空間,使捕撈結構在清潔后能夠繼續參與雜質攔截。

3.3壓力反饋與動作觸發

第一通道過濾網的堵塞程度,可由管路壓力和冷卻油流量變化判斷。隨著油泥、金屬微粒和氧化雜質在濾網表面堆積,冷卻油通過阻力增大,第一通道壓力逐步升高,流量穩定性隨之下降。壓力信號不宜僅用于報警停機,也可作為分流調節和在線清潔的觸發依據。當壓力處于初步升高區間時,系統可啟動分流動作,打開第二通道并降低第一通道負荷,使堵塞發展速度得到控制[3]。

當壓力持續升高并達到設定臨界值后,系統進入在線清潔階段。此時第一通道前后端關閉,第二通道維持供油,反沖組件對第一通道過濾網實施逆向沖洗,收納組件和清潔組件對捕撈結構進行集中清理,限位組件約束雜質排出方向。由此,系統形成“壓力識別一分流減壓一封閉反沖一恢復通流”的控制流程,使堵塞處理由被動停機轉為在線響應。

4反沖清潔與雜質排出優化

4.1反沖組件的濾網疏通

當第一通道過濾網處雜質積累到臨界狀態時,閘機組件閉合第一通道前后端,第二通道承擔冷卻油輸送任務,從而保證設備冷卻過程連續。在此基礎上,反沖組件啟動,借助單向管向第一通道內反向輸入冷卻油,使油流從過濾網下游向上游沖刷,改變雜質長期受壓附著在濾網表面的狀態。

反沖組件通過傳動機構帶動封堵板動作,形成反向沖洗與排雜聯動結構。封堵板移動后打開安裝管外排口,為反沖雜質集中排出提供通道。反向油流經過過濾網時,可將中心區域聚集的油泥、細小顆粒和附著物沖離網面,使第一通道恢復通流能力,為后續重新參與供油創造條件。

4.2捕撈組件收納與清潔

捕撈組件在正常過濾階段承擔前置攔截作用,捕撈爪表面會附著一定量油泥和細小雜質。若只清理過濾網而不處理捕撈結構,殘留雜質仍會在后續運行中重新進入油流。為解決這一問題,收納組件通過聯動結構將擺動桿向安裝管方向拉回,使捕撈爪經收納口進入安裝管內部,便于后續集中清潔[4]。

捕撈爪完成收納后,清潔組件開始對其表面附著雜質進行處理。清潔組件通過往復移動和油流帶動形成清理動作,使清潔毛刷對捕撈爪表面進行刷掃,將附著在爪體上的油泥和顆粒剝離。剝離后的雜質隨反向油流進入安裝管并排出,使捕撈組件恢復攔截能力,減少人工拆洗頻次。

4.3限位組件的防擴散作用

反沖清潔過程中,過濾網上的雜質被反向油流沖離后,若缺少導向和約束,容易在第一通道內擴散,形成二次污染,并可能重新附著在管壁、過濾網邊緣或捕撈結構周圍。限位組件通過支撐結構形成臨時防護罩,將反沖過程中被沖起的雜質限制在相對集中的區域內,避免雜質隨油流無序漂移,保證清潔過程具有明確排出方向。

防護結構張開后形成覆蓋空間,并通過安裝管端部結構限制展開角度,使防護罩在反向油流沖擊下保持穩定。雜質被沖離過濾網后,在防護罩約束下隨油流集中進入安裝管外排口,從而減少管道內部雜質殘留。該結構不僅提高了反沖清潔過程的集中性,也增強了雜質定向排出的可控性。

5優化效果

該冷卻過濾系統優化后,過濾過程由單通道被動攔截轉變為雙通道協同供油。第一通道在正常階段承擔主要過濾任務,第二通道在壓力升高時參與分流,可降低單一過濾網長期承壓風險。聚合組件通過葉輪改變油流狀態,使雜質向過濾網中心區域集中,減少雜質在整個網面上的大面積附著;捕撈組件在過濾網前端提前攔截部分油泥和細小顆粒,降低濾網直接污染負荷。與傳統單濾網結構相比,該方案有助于延緩過濾阻力上升、延長濾網有效工作周期,并減少堵塞引起的停機維護風險。

反沖清潔和限位排雜提高了系統自維護能力。當第一通道達到臨界壓力后,第二通道繼續維持供油,反沖組件通過逆向油流沖離濾網表面附著物,使第一通道恢復通流能力。收納組件和清潔組件對捕撈爪進行集中清理,避免雜質殘留影響后續攔截效果;限位組件將被沖起的雜質限制在指定區域,使其集中進入安裝管并排出,降低二次擴散風險。后續可從過濾壓差、冷卻油流量、濾網清理周期、報警停機次數和主軸溫升波動等方面評價系統運行效果。若測試結果顯示壓差下降、流量波動減小、拆洗周期延長、報警停機次數減少,則可進一步說明該結構對提升冷卻過濾穩定性具有應用價值。
