葉輪五軸加工變形控制實驗驗證

黄色大片免费看-午夜专区-韩国一级片在线观看-中文字幕久热-亚洲字幕在线观看-精品国产乱码一区二区-亚洲字幕av一区二区三区四区-www.97视频-国产一区二区视频网站-在线观看涩涩视频-操你妹影院

3.1方案設計

選用某型Ti-6Al-4V鈦合金整體葉盤作為實驗對象，毛坯采用近凈成形鍛件,經車削預加工成葉盤回轉體外形,預留單邊加工余量3mm。加工設備為IMF 30v立式五軸加工中心,主軸最高轉速12000r/min,數控系統為FANUC 31i-B5。刀具選擇:粗加工用Φ10、Φ8整體硬質合金圓柱銑刀,精加工用Φ8圓柱球銑刀,清根用圓錐球頭刀(刀頭半徑R2,圓錐角4°)。切削液采用含硫氯極壓添加劑的乳化液,濃度8%。

為驗證本文提出的綜合變形控制方案的有效性,設計兩組對比實驗:對照組采用傳統五軸加工方法,正向分段加工(從葉尖向葉根),無輔助支撐,無變形補償。實驗組采用本文綜合控制方案,反向分段加工(從葉根向葉尖),添加光固化輔助支撐,采用多次迭代補償(3次迭代)并反向重構模型生成刀路。測量采用HEXAGON TIGO SF三坐標測量機,測量范圍500mm×500mm×500mm,分辨率0.1μm。測量葉片壓力面和吸力面上對應于有限元仿真的66個點位置,每個點測量3次取平均值。

3.2變形控制效果驗證

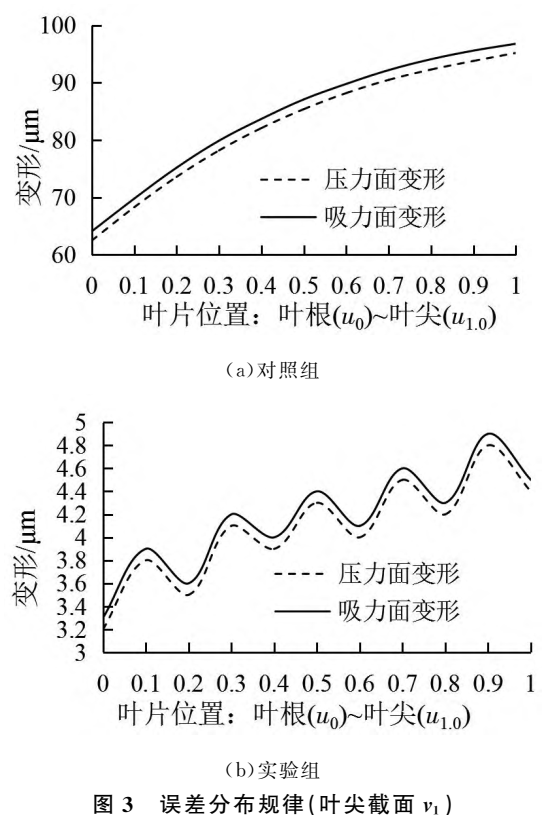

加工完成后對兩組葉片進行變形誤差測量。對照組采用傳統方法加工后,葉片壓力面最大變形誤差達95.2μm,吸力面達96.8μm,遠超±10μm的設計公差要求,47片葉片中有12片因變形超差無法使用。實驗組采用本文綜合控制方案加工后，葉片壓力面最大變形誤差降至4.8μm,吸力面降至4.8μm,所有測量點誤差均控制在5μm以?xún)?nèi),47片葉片全部合格。與對照組相比,變形誤差降低率達95%以上。選取葉片最大懸伸位置(葉尖截面v_1)測量的變形誤差沿葉片U方向分布規律見圖3。

對照組呈現明顯的梯度分布特征:葉根區域變形約63μm,隨著材料去除葉片剛性逐漸降低,變形量沿高度方向持續增大,至葉尖區域達到峰值約95μm。這種累積變形正是傳統正向分段加工方式的典型問題——每段加工都導致已加工區域產生附加變形，逐層疊加最終超出公差范圍。實驗組的變形分布則截然不同:整個葉片高度范圍內變形誤差保持在3.2~4.9μm的平穩波動范圍內，未出現累積增大趨勢。這得益于反向分段加工策略消除了累積效應，光固化輔助支撐提供了剛性約束，多次迭代補償修正了殘余誤差，三項技術協同作用實現了對變形的有效控制。本文綜合控制方案在某發動機型號32臺整體葉盤的批量生產中得到應用驗證,所有葉盤型面精度均控制在±6μm以?xún)?nèi),合格率100%,后續磨削余量減少75%,單臺加工周期從18天縮短至13天,證明了該方案在工程實踐中的有效性和穩定性。

4結語

本文針對航空發動機整體葉盤五軸數控加工中的變形控制難題,將物理抑制與軟件補償相結合,提出了“預測-抑制-補償”三位一體的綜合控制方案。通過有限元仿真預測變形分布,反向分段加工和光固化支撐從加工過程中抑制變形產生,多次迭代補償結合反向重構模型消除殘余誤差,形成完整的變形控制閉環。實驗驗證表明,該方案將葉片變形誤差從95μm降至5μm以下,誤差降低率達95%,所有葉片型面精度滿足設計公差要求。后續可結合在線測量技術實現變形的自適應閉環控制,進一步提升加工精度和效率。
