五軸聯動加工中心通過數控系統同時控制不同的運動軸進行工作,可以在聯動狀態下加工多種復雜的曲面結構[4]。在不同的裝備制造業領域有廣泛的應用,對汽輪機以及航空航天制造業的發展起到了至關重要的作用。常見的五軸聯動加工中心大多采用“3+2”結構,即X、Y、Z三個直線軸加上分別繞X、Y、Z軸旋轉的A、B、C三個旋轉軸中的兩個組成[5],因此五軸聯動加工中心有X、Y、Z、A、B,X、Y、Z、A、C和X、Y、Z、B、C三種形式。根據兩個旋轉軸不同的組合進行劃分,五軸加工中心主要有雙轉臺式、雙擺頭式、一擺一轉三種結構型式[6],三種結構對比見表1。
2.1 雙轉臺結構的五軸聯動加工中心

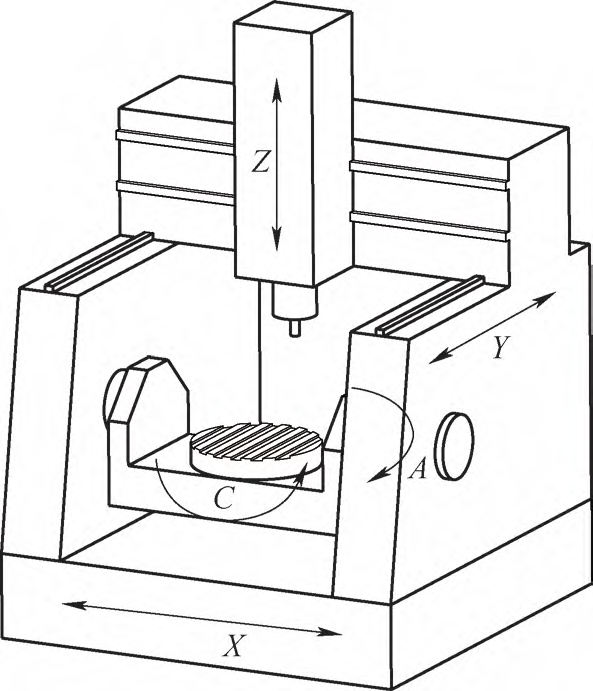

雙轉臺結構五軸聯動加工中心如圖1所示,通常采用A軸+C軸結構型式。在床身上安裝的工作臺能夠繞X軸進行回轉,將該軸定義為A軸,其工作角度通常為30°~120°。工作臺中另設有一個可繞Z軸旋轉的回轉臺,該軸定義為C軸,可實現360°無級連續回轉。通過A軸與C軸的聯動配合,工件裝夾在工作臺上后,除底面之外的其他五個面均可由立式主軸完成加工。
[圖1 雙轉臺結構五軸聯動加工中心]
表1 五軸加工中心布局類型與特點
結構類型 | 適用工件 | 優勢 | 不足 |
|---|---|---|---|
雙轉臺結構 | 中小型復雜零件 | 多面加工效率高 | 工作臺結構復雜,承載上限低 |
雙擺頭結構 | 小型內腔、深孔類零件 | 刀具擺動靈活,多角度成形 | 擺頭集成難度高,整機剛性偏弱 |
一擺一轉結構 | 各類長短葉片 | 兼顧加工靈活度與整機剛性 | 擺頭、回轉工作臺匹配設計要求嚴苛 |
2.2 雙擺頭結構的五軸聯動加工中心

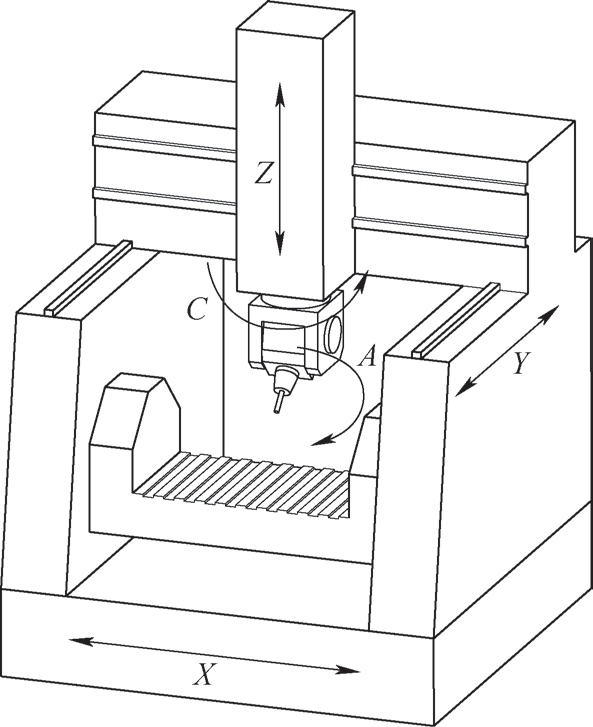

在雙擺頭結構中,主軸能夠繞X軸和Z軸進行擺動,其中繞X軸擺動的為A軸,繞Z軸擺動的為C軸。再配合X、Y、Z三個直線軸,共同形成五軸聯動加工中心,其結構如圖2所示。這種布局使刀具擺動更為靈活,尤其適合加工帶有內腔、深孔等特征的零件,對小型精密零件的細微區域加工非常有利。但受限于擺頭內部結構復雜、裝配難度大,整機的加工精度在很大程度上取決于擺頭自身的制造與裝配水平。
[圖2 雙擺頭結構五軸聯動加工中心]
2.3 一擺一轉結構的五軸聯動加工中心
一擺一轉結構形式中,A軸、B軸、C軸均可作為機床的回轉工作臺或擺動主軸使用,如圖3所示。
因此轉臺加擺頭結構的五軸聯動機床能夠靈活組合不同軸系,以適配各類加工需求。該結構的優勢在于主軸加工自由度高,同時可通過加大工作臺面積,實現大型復雜零部件的加工。傳統五軸加工中心依靠底部工作臺帶動工件旋轉來實現加工,但這種方式并不適用于長葉片。為此,設計一種新的葉片五軸加工中心結構勢在必行。
[圖3 一擺一轉結構五軸聯動加工中心]
