五軸臥式加工中心主軸系關鍵部件與熱誤差項定義

黄色大片免费看-午夜专区-韩国一级片在线观看-中文字幕久热-亚洲字幕在线观看-精品国产乱码一区二区-亚洲字幕av一区二区三区四区-www.97视频-国产一区二区视频网站-在线观看涩涩视频-操你妹影院

1.1主軸系關鍵部件構成

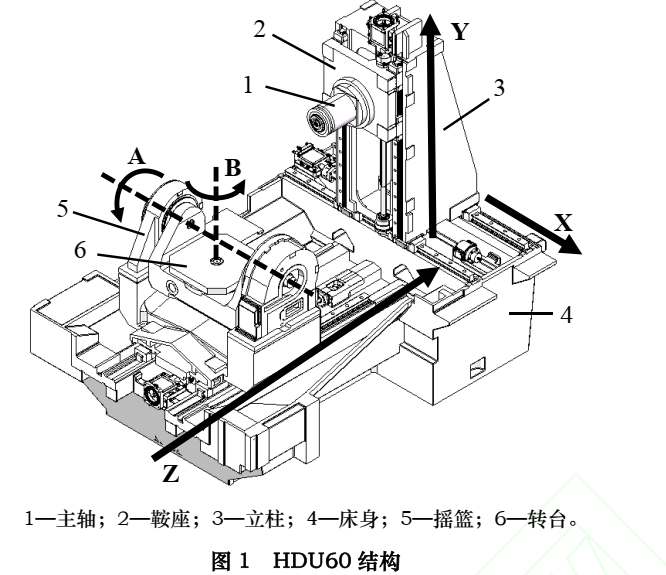

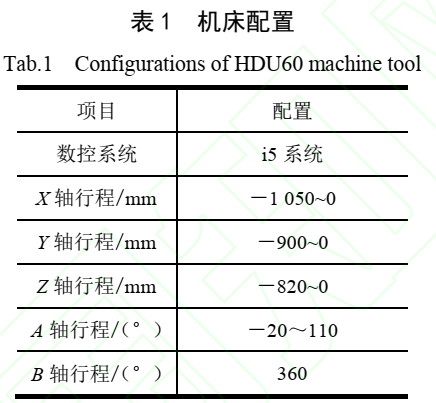

從工作臺W到刀尖點T的運動鏈為:W→B→A→Z→X→Y→T，其中B為轉臺，A為搖籃，Z和X導軌固定在床身，Y導軌固定在立柱。鞍座通過4個滑塊與Y導軌相連接，主軸穿過長方形鞍座固定。五軸臥式加工中心的基本參數見表1。

五軸臥式加工中心熱源可分為內熱源、外熱源和加工熱源[24]。內熱源中，主軸系統提供切削能量并產生大量熱能，進給系統相對于主軸的發熱量較少。外熱源影響主要表現為空氣與五軸臥式加工中心結構表面的熱傳導對流。車間氣溫常隨晝夜與季節變化，導致大尺寸的五軸臥式加工中心部件產生顯著的熱誤差[25]。加工熱從刀具與工件的高速摩擦中產生，受材料和工藝影響，且大部分被切削液和切屑帶走[26]。研究主要考慮主軸熱和環境溫度對主軸系部件產生的影響。

主軸運動鏈的各個部件中，主軸的溫升和變形都較明顯。鞍座負責連接主軸和立柱，中心接受主軸的傳熱，四角的滑塊連接Y導軌，易產生翹曲變形。立柱高約1.8m且有大量鏤空結構，易受環境溫度變化的影響。同時部分主軸熱造成滑塊附近局部溫升變形。X導軌與床身體積大、離主軸遠，受熱影響小。研究認為刀尖點在前述熱源影響下產生的熱誤差主要來源于主軸、鞍座和立柱，即“主軸系關鍵部件”。床身則作為靜止的測量基準。

1.2等效幾何模型與誤差項定義

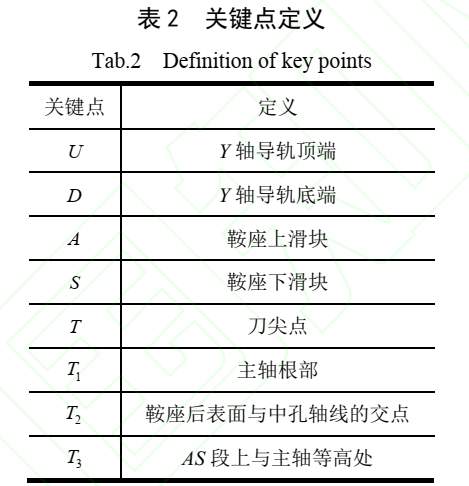

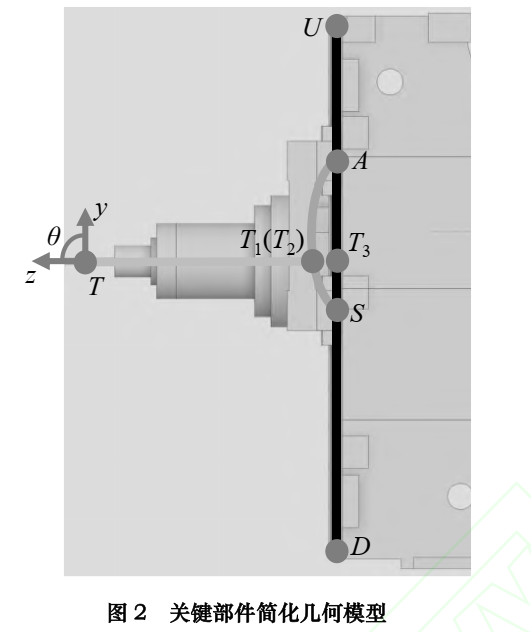

為了更清晰地量化每個結構對刀尖點誤差的貢獻,下面對這些部件建立等效的幾何模型(圖2),其關鍵點的定義見表2。電主軸等效為懸臂梁結構 TT1。鞍座為板塊AS與中間圓柱套點 T2 的結合。立柱Y導軌的頂端U為自由端，而底端D與固定的床身X導軌連接。

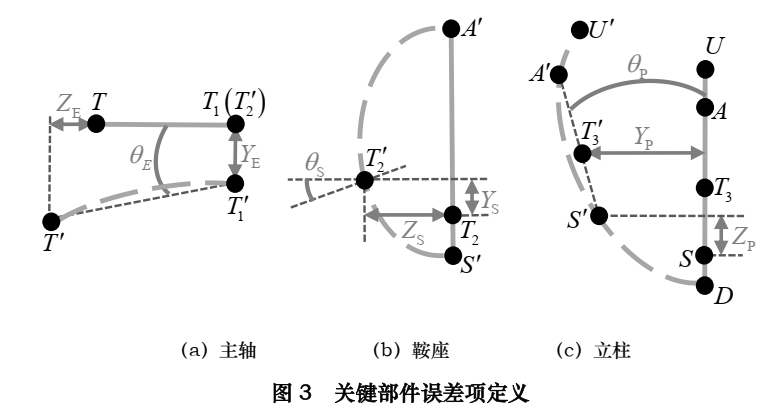

結合圖2的模型，按每個部件熱變形對刀尖點的影響，定義各自的熱誤差項。由于關鍵部件大體在Y-Z平面上對稱，以下忽略B、X向的誤差。誤差的定義如圖3、表3所示。主軸的熱伸長定義為 ZE，熱彎曲導致的A向偏轉定義為 θE，而軸線的Y向熱漂移定義為 YE。鞍座中間與四角的溫差會使其前凸或后凹，將其變形導致中孔的Z向位移定義為 Zs，Y向位移定義為 Ys，中孔軸線的A向偏轉定義為 θs。立柱受熱伸長導致刀尖點Y移定義為 Yp，熱彎曲導致的Z向位移和A向轉角分別定義為 Zp、θp。

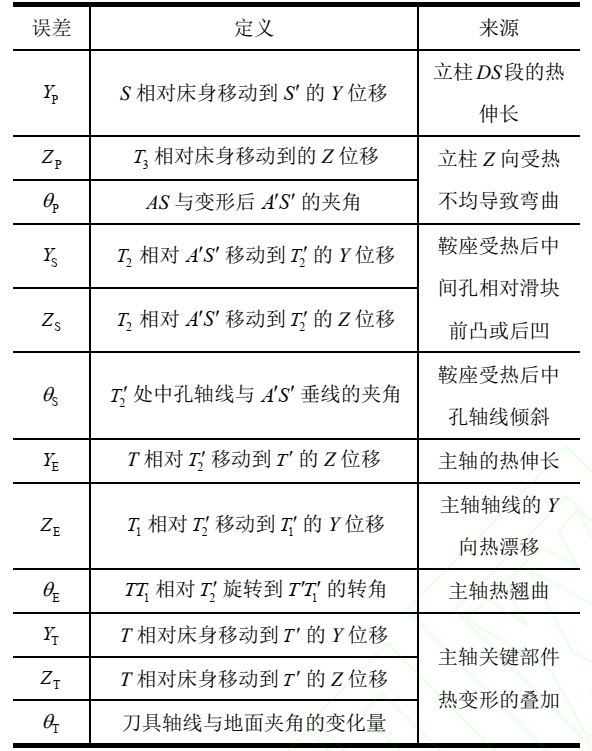

表3誤差項定義

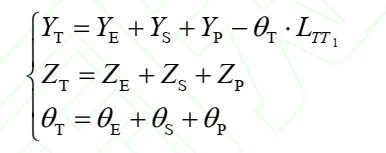

刀尖點的三項誤差可被分解為上述誤差項的組合。YT 由 YE、YS、YP 再加上主軸系A(chǔ)向轉動導致的Y向偏移組成。ZT 由 ZE、ZS、ZP 疊加而成。θT 則由 θE、θS、θP 疊加而成。具體的數值關系:

式中:LTT1 為 TT1 段的長度。
