6.1 夾具振動模態分析

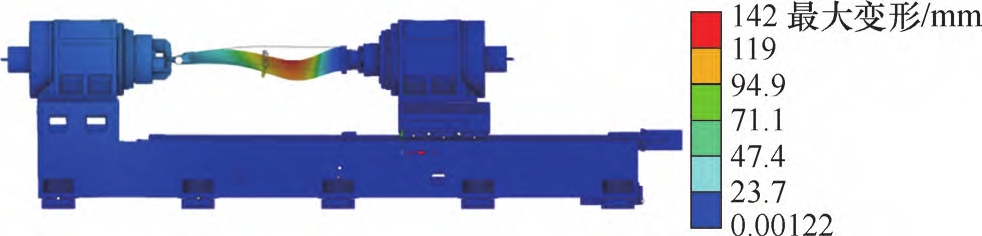

對大型高剛性葉片五軸機床夾具進行模態分析,主要結構材料屬性見表3。設定好材料屬性后,對夾持三種不同長度葉片進行模態分析,得到工件1葉片的三階振型圖,如圖6所示。三種工件的最大變形與頻率見表4。
表3 機床各部件材料屬性
零部件 | 材質 | 密度/(kg/m3) | 彈性模量/GPa | 泊松比 |
|---|---|---|---|---|
A軸箱體 | QT600 | 7.35×103 | 170 | 0.26 |
A軸軸芯 | 40Cr | 7.85×103 | 205 | 0.28 |
葉片毛坯 | 2Cr12Ni4Mo3VNbN | 7.8×103 | 210 | 0.29 |
其余結構件 | 45鋼 | 7.85×103 | 205 | 0.28 |

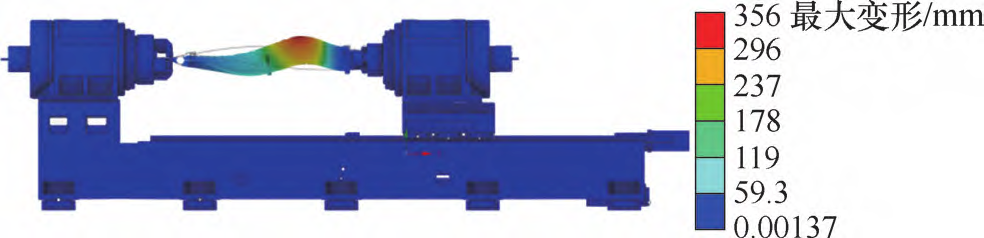

[圖6 工件1葉片三階振型圖]



表4 工件最大變形與頻率
模態階數 | 最大變形/mm | 頻率/Hz | ||||
|---|---|---|---|---|---|---|
工件1 | 工件2 | 工件3 | 工件1 | 工件2 | 工件3 | |
一階 | 32.5 | 92 | 126 | 95.6 | 93.6 | 63.8 |
二階 | 142 | 253 | 158 | 120 | 98.4 | 81.6 |
三階 | 356 | 142 | 54.7 | 143 | 105 | 99.5 |
仿真結果表明,葉片本體為系統最大變形區域;葉片長度越大,一階固有頻率越低,整機剛性偏弱,低頻切削工況下極易引發共振。三款葉片三階固有頻率均高于二階、二階高于一階,符合模態變化常規規律。葉片最大變形量并非隨長度線性增大,截面結構、夾持約束及質量分布均會改變振動特性;工件1三階模態變形達到356mm,高階振動幅值大,需規避對應切削轉速區間。所有葉片一階固有頻率均低于150Hz,工程應用中可增設中間輔助支撐、優化變剛度夾具,提升系統固有頻率,抑制顫振。
6.2 切削測試試驗
為了驗證輔助支撐在加工時對汽輪機葉片剛性增強的可行性。本節對測試板進行切削加工試驗。
金屬加工 冷加工
表 5 工件切削參數
| 項目 | 參數 |
|---|---|
| 試驗件長度 /mm | 2107 |
| 試驗件厚度 /mm | 60 |
| 主軸轉速 /(r/min) | 500 |
| 進給速度 /(mm/min) | 200 |
| 切削深度 /mm | 0.3 |
| 切削寬度 /mm | 40 |

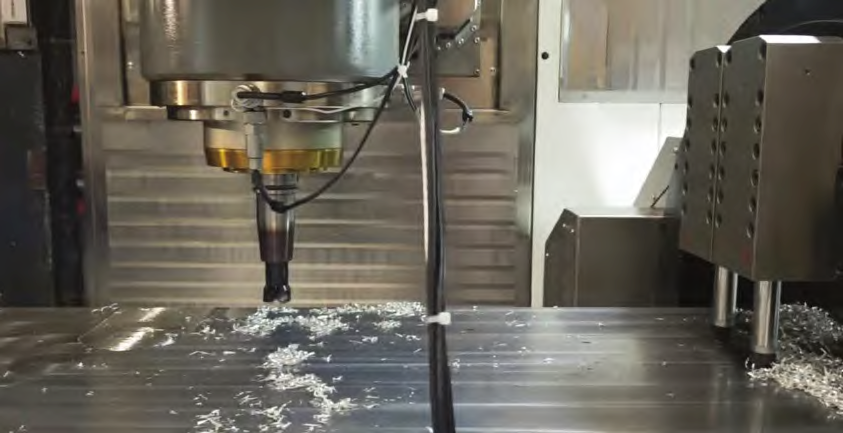

[圖7 切削測試過程]
通過數字測振儀分析機床切削過程中輔助支撐對工件切削振動的影響,測量儀器選用UNI-T UT312數字測振儀。切削過程中保證測試板不轉動,探頭垂直貼合工件表面,啟動測量并保持3~5s以獲取穩定讀數,得到振動數據見表6。
表6 工件切削振動量
工件工況 | 檢測指標 | 1#測試 | 2#測試 | 3#測試 |
|---|---|---|---|---|
無輔助支撐 | 振動加速度/(m/s2) | 0.2 | 0.3 | 0.2 |
振動速度/(mm/s) | 0.8 | 0.8 | 0.9 | |
振動位移/μm | 31 | 33 | 35 | |
加裝輔助支撐 | 振動加速度/(m/s2) | 0.3 | 0.2 | 0.3 |
振動速度/(mm/s) | 0.7 | 0.6 | 0.7 | |
振動位移/μm | 14 | 14 | 15 |
由表6可知,有無輔助支撐情況下振動位移的變化最為顯著,位移均值降至14.3μm,降幅達56.7%;振動速度也得到明顯改善,振動速度均值降至0.67mm/s,降幅約19.3%。這表明輔助支撐有效限制了工件在切削力作用下的徑向彎曲變形,大幅提高了系統的低頻剛性,顯著抑制了因工件柔性不足引起的剛體位移和低頻顫振,切削過程更加穩定。

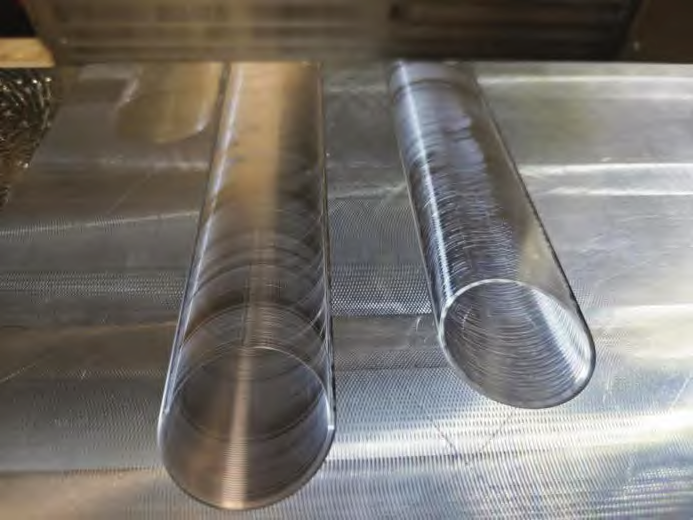

對比加裝輔助支撐與無輔助支撐兩種裝夾方式下的葉片加工表面質量如圖8所示。左側工件為增加輔助支撐后支撐加工的試樣,右側為無輔助支撐自由裝夾加工的試樣。無輔助支撐工況下,葉片工件剛性偏弱,加工表面肉眼可見細密橫向振紋,紋理雜亂,表面反光一致性差。加裝輔助支撐后,工件支撐剛性明顯提升,加工紋理均勻、刀痕平直,無明顯顫振波紋,表面光澤均勻,宏觀加工質量顯著優于無支撐工況。
[圖8 不同裝夾方式下葉片加工表面質量對比]
6.3 機床精度檢測結果

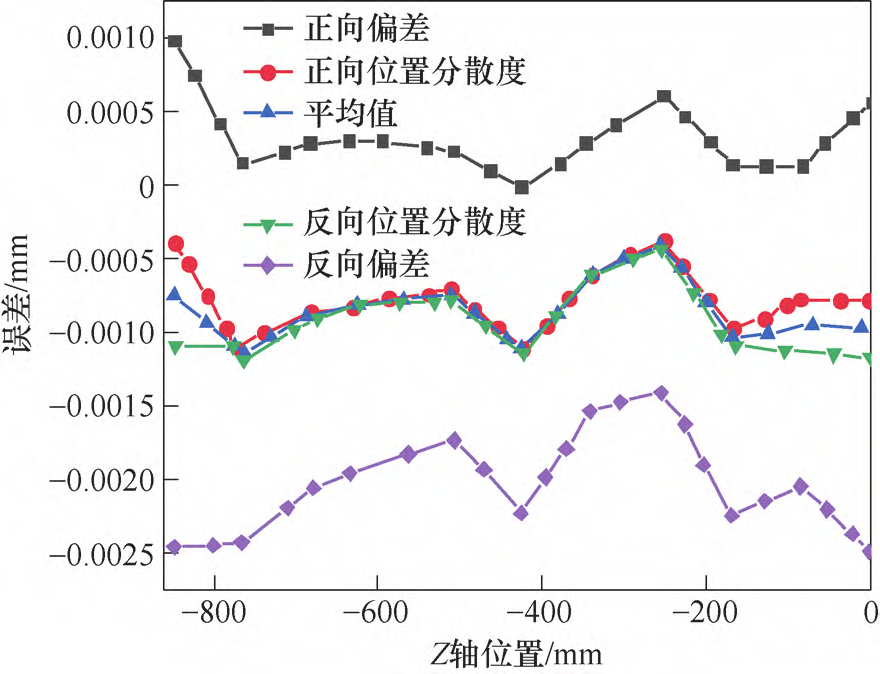

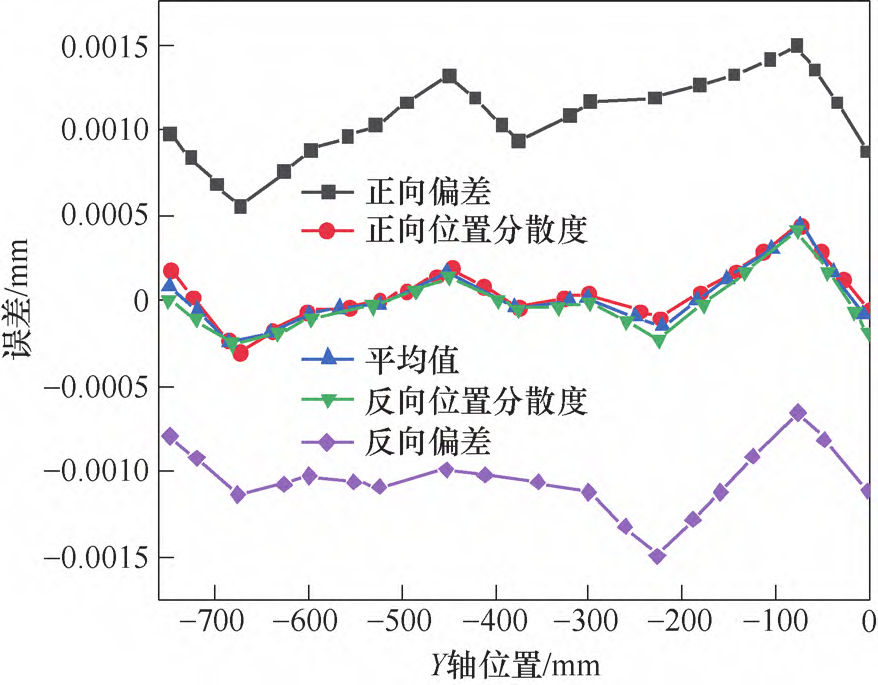

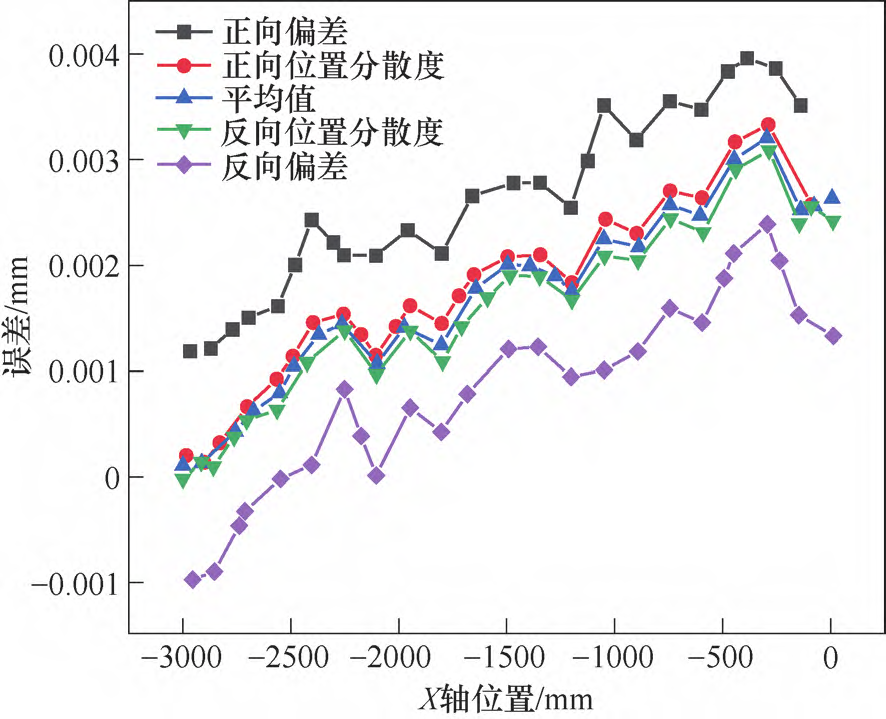

對大型高剛性機床進行精度檢測,得到X、Y、Z軸精度檢測結果如圖9所示。根據測試可知,機床X軸定位精度為0.0052mm,重復定位精度為0.0023mm;Y軸定位精度為0.0035mm,重復定位精度為0.0029mm;Z軸定位精度為0.0037mm,重復定位精度為0.0029mm,滿足葉片五軸加工中心精度要求。通過圖9可以看出,X、Y、Z軸結構誤差均在位置分散度以內,滿足VDI/DGQ 3441-1997定位精度標準[8],滿足設計精度要求。



6.4 發展趨勢
高剛性大型葉片專用五軸加工中心是燃氣輪機、火電汽輪機和風電整機等能源裝備制造的核心母機,行業整體朝著大型化、高剛性、高穩定性、高速高精、智能復合及國產化自主化方向迭代升級。
本設備已在汽輪機葉片生產線落地應用,對比傳統通用五軸機床,可明顯縮短葉片加工周期,降低零件報廢率,提升成形精度。隨著國內高端能源裝備產能擴張,該類葉片專用機床市場需求持續增長。
