在機床構造中, A 軸采用力矩電機驅動,A 軸前軸承采用推力向心軸承,后軸承采用主軸軸承,該結構可承擔徑向載荷、雙向軸向載荷,具有剛性高、承載能力強等優點,如圖 2 所示。以氣動夾鉗作為抱閘裝置,其響應迅速且完成夾持操作后不影響位置精度,同時 A 軸還具備快速裝夾功能,既可保障工裝夾具的剛性與精度,又能夠確保更換工件時的可靠性與便捷性。配合雙驅同步控制技術,憑借其超高的動態響應特性,可有效保證葉片的形狀精度。

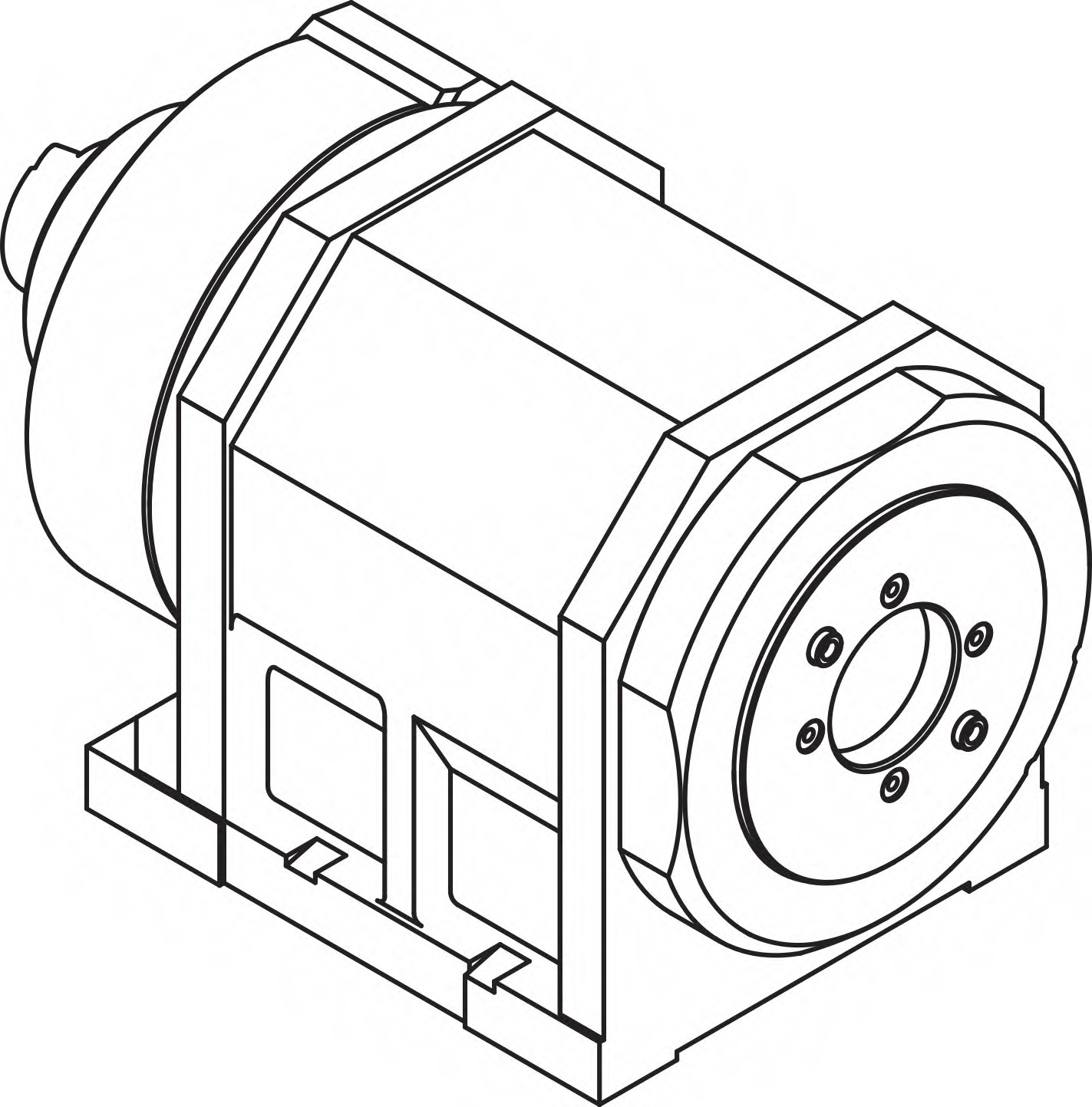

圖 1 A 軸結構總體布局

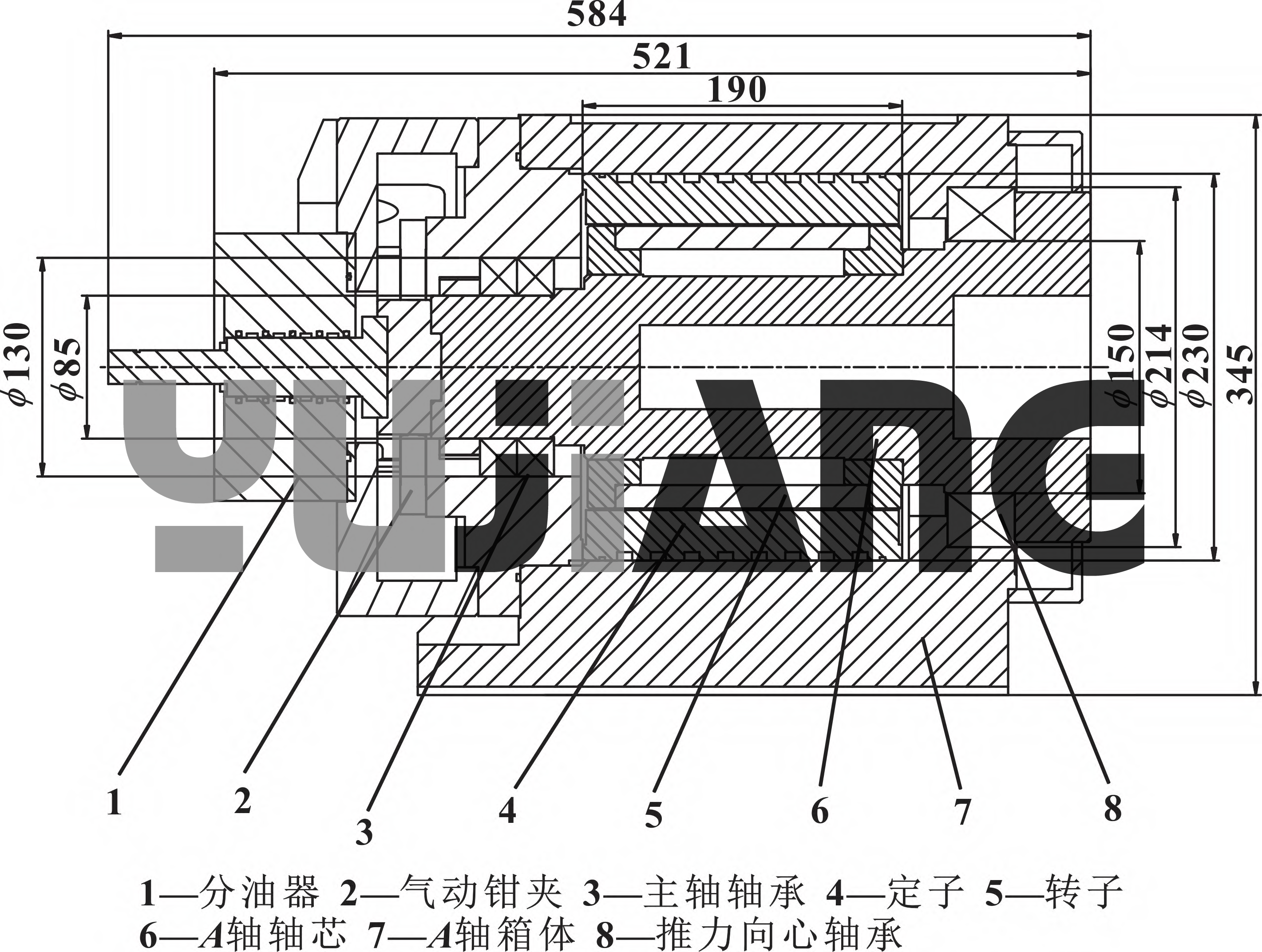

圖 2 A 軸內部結構1— 分油器 2— 氣動鉗夾 3— 主軸軸承 4— 定子 5— 轉子6—A 軸軸芯 7—A 軸箱體 8— 推力向心軸承
