五軸搖籃轉臺靜動態特性分析

黄色大片免费看-午夜专区-韩国一级片在线观看-中文字幕久热-亚洲字幕在线观看-精品国产乱码一区二区-亚洲字幕av一区二区三区四区-www.97视频-国产一区二区视频网站-在线观看涩涩视频-操你妹影院

1 搖籃轉臺有限元模型

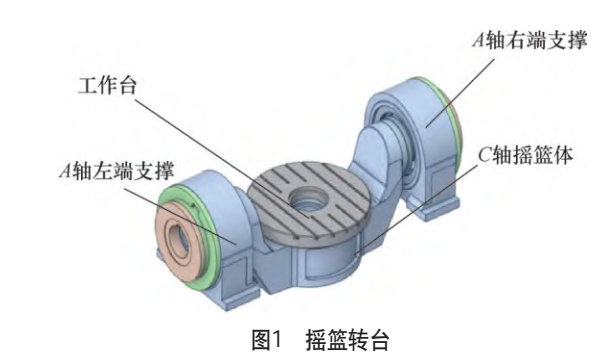

搖籃轉臺主要由工作臺、C軸搖籃體、A軸左端支撐及右端支撐等部件組成。為確保有限元分析的準確性與效率，需對三維模型進行合理簡化處理:依據圣維南原理，去除裝配體中的螺釘、螺母、銷釘等小零件及墊圈、墊片等薄型零件;刪除模型中較小的螺栓孔、倒角、圓角、窄長槽、小凸臺等細小特征;忽略密封圈、拖鏈及冷卻、液壓、潤滑等附件對轉臺剛度及振動的影響[11]，簡化后結構如圖1所示。

在ANSYS Workbench中建立搖籃轉臺的有限元模型時，需對材料屬性、連接關系和接觸條件進行詳細定義。具體設置如下。

(1)材料屬性工作臺、搖籃體、軸連接座采用HT300，密度7250kg/m3，楊氏模量120GPa，泊松比0.28;剎車片采用65Mn，密度7250kg/m3，楊氏模量120GPa，泊松比0.28。

(2)連接關系與接觸設置 A軸通過HRTG260軸承連接，C軸通過HRTG395軸承連接，軸承內外圈分別與箱體、轉軸固定，其中HRTG260軸向剛度6.9kN/μm、徑向剛度5.3kN/μm，HRTG395軸向剛度9.9kN/μm、徑向剛度5.8kN/μm;剎車片摩擦面與鉗夾摩擦面設置為摩擦接觸，摩擦系數0.15;其他非摩擦接觸的裝配面采用固定連接，保證結構整體性。

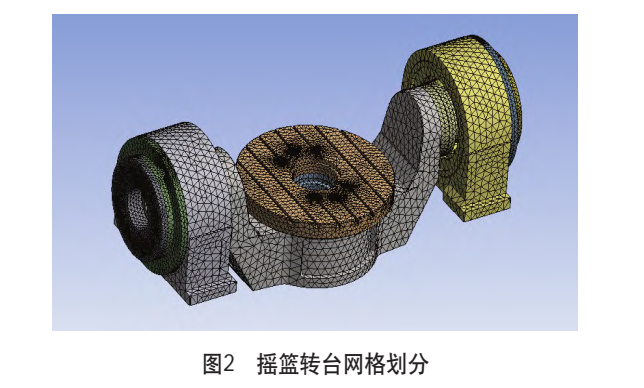

采用20mm單元尺寸進行自適應網格劃分，并對軸承網格進行細化處理，最終得到包含922731個節點和1555417個單元的整機有限元模型，如圖2所示。

2 靜力學分析

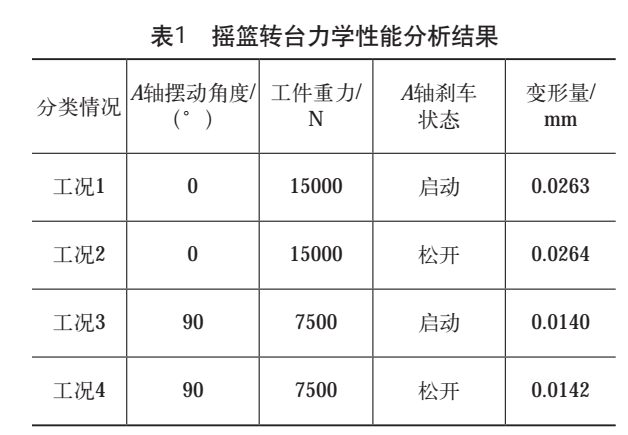

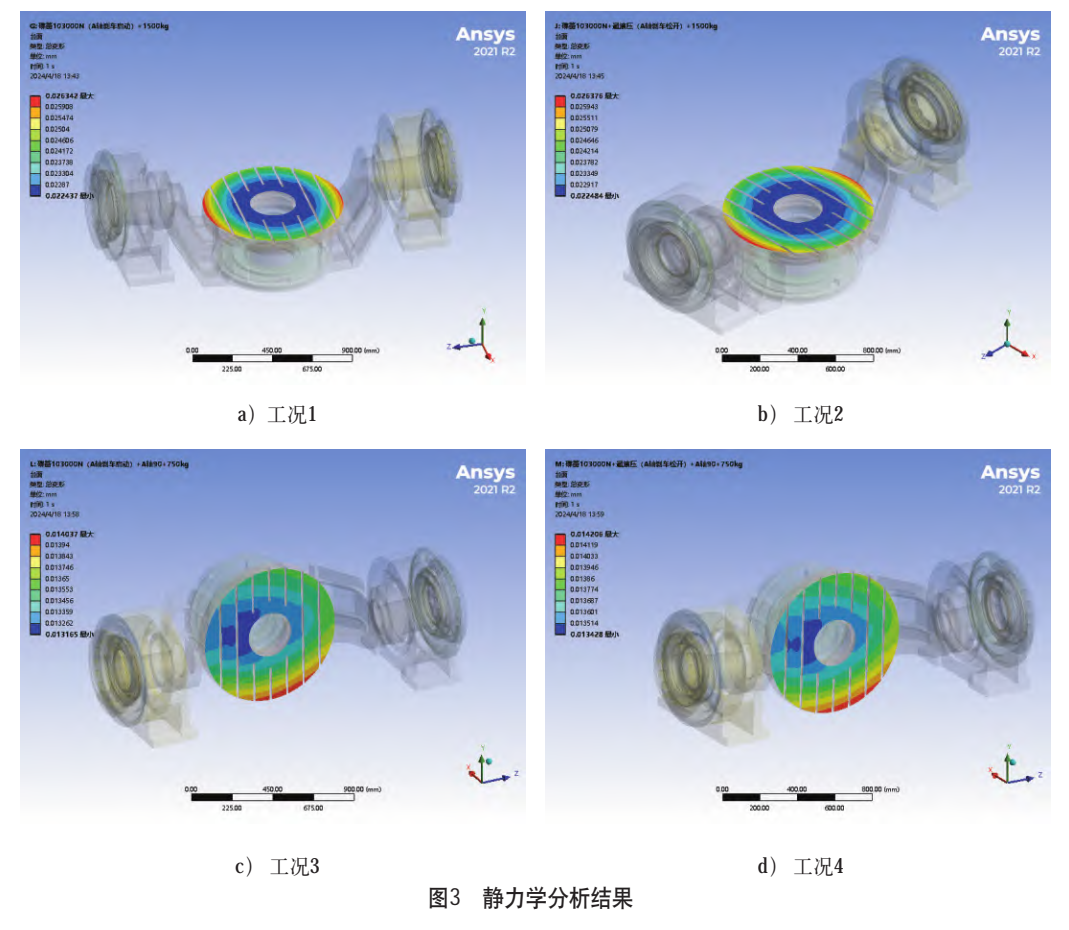

為評估搖籃轉臺載重時的結構安全性與靜力學性能，指導后續優化設計，需對其進行有限元靜力學分析。結合實際加工場景，搖籃轉臺工作時主要承受慣性載荷(地球重力加速度)與力載荷(工件重力、切削力等)，本文重點評估結構承載能力，僅考慮工件重力影響，設計4種典型工況開展分析，靜力學分析結果如圖3所示，力學性能分析結果見表1。

由圖3可知，分析的4種加工工況中，A軸擺動角度為0°即工作臺水平無載荷時A軸剎車對整體變形量幾乎沒有影響;而在載荷15000N的情況下，A軸剎車啟動時整體變形量為0.0263mm，剎車松開時變形量為0.0264mm。A軸擺動角度為90°，載荷7500N的情況下A軸剎車對整體變形量影響較小。從靜力學分析結果可知，搖籃轉臺整體變形量較小，靜剛度較高，結構有優化空間。

3 模態分析

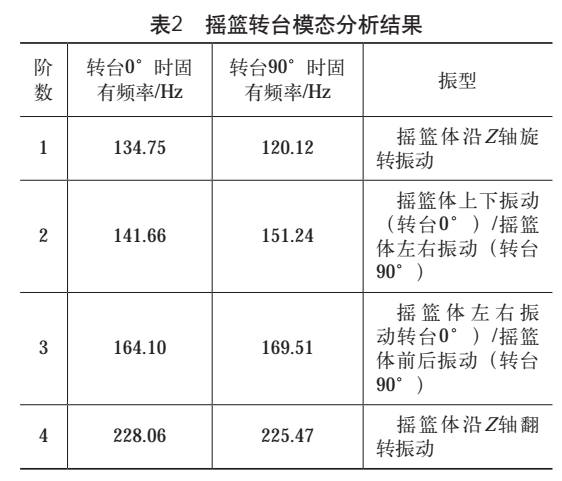

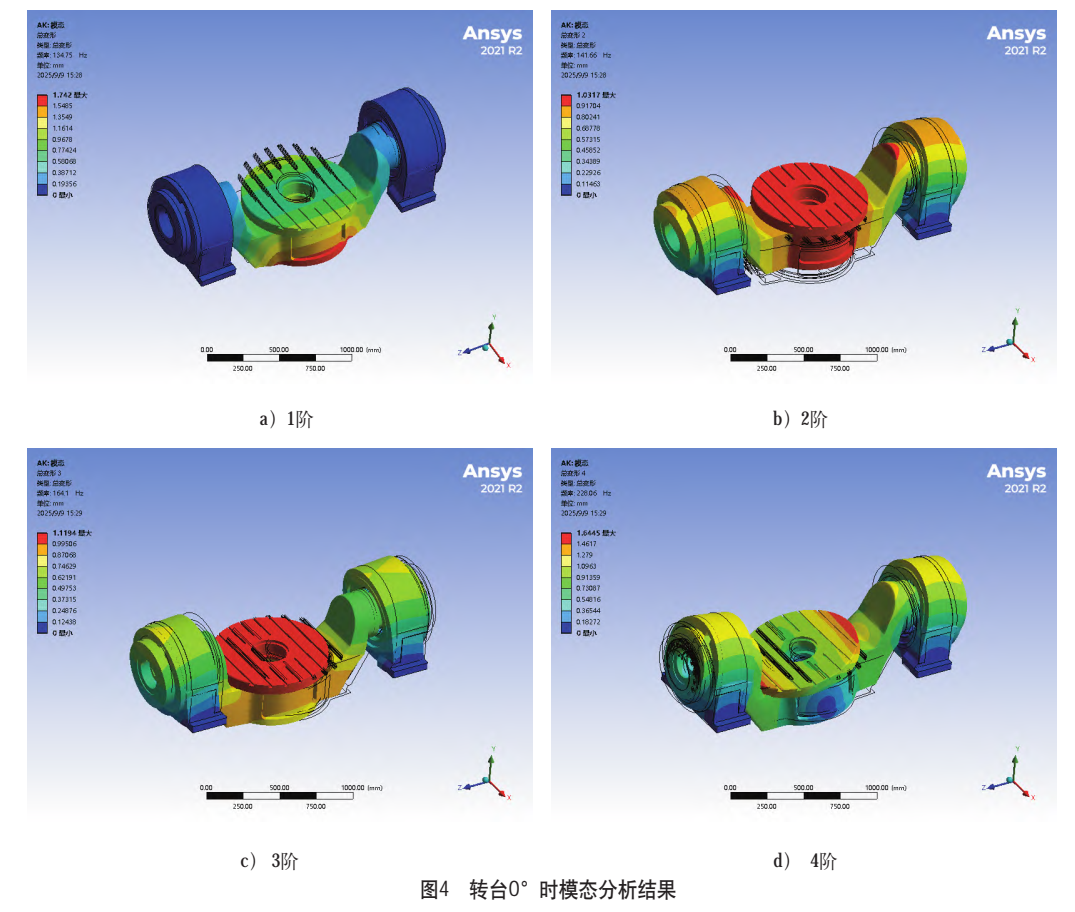

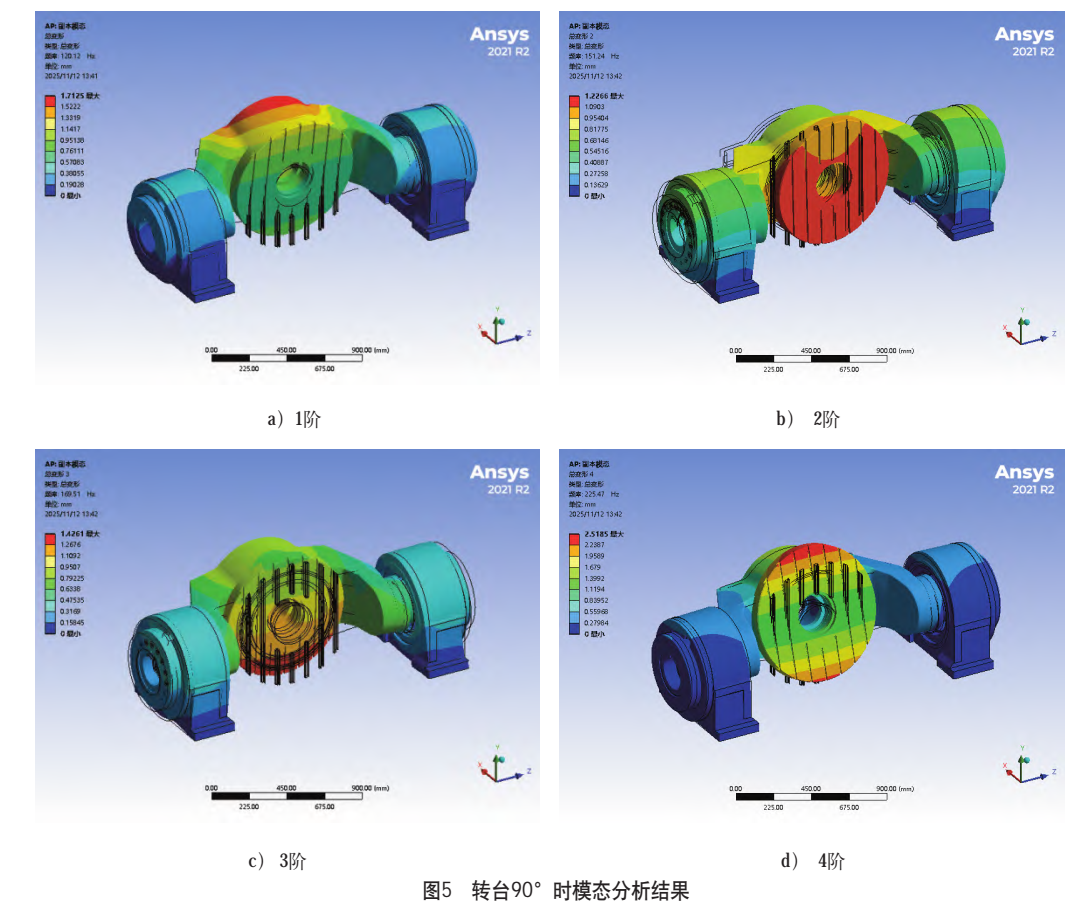

為獲取搖籃轉臺的整體振動特性，需對其進行模態分析。考慮到五軸搖籃轉臺主要受低頻激勵影響，重點分析前4階固有頻率與振型，以精準評估結構振動特性，0°、90°轉臺時模態分析結果如圖4、圖5所示，模態分析結果見表2。

由表2可知，搖籃轉臺的各階振型與搖籃體的形狀和支撐結構密切相關。這意味著搖籃體是搖籃轉臺的薄弱環節，應對搖籃體進行優化設計，以避免在工作狀態下產生共振。
