五軸搖籃轉臺結構性能優化

1 響應面優化分析流程

響應面優化設計與有限元方法相結合，在五軸搖籃轉臺優化中具有顯著優勢，既能借助有限元分析保證數據精度，又能通過響應面模型提升優化效率，實現“以模型代仿真”的優化目標。其優勢體現在快速迭代、多目標協同及復雜約束處理上，而有限元方法則作為數據支撐和驗證工具，兩者互補形成完整優化流程。其核心優勢體現在以下方面。

(1)計算效率高響應面方法(RSM)通過構建近似模型(如多項式響應面)替代復雜的有限元計算，大幅減少計算量。例如，在五軸轉臺優化中，傳統有限元分析需對每個設計參數組合進行仿真，而響應面優化僅需少量樣本點即可建立高精度模型，顯著縮短優化周期。

(2)多目標優化能力響應面優化支持多目標協同優化，如同時提升轉臺的靜剛度、動態性能和輕量化水平。通過結合遺傳算法或粒子群算法，可快速找到帕累托最優解，而有限元方法通常需逐一輪次分析，效率較低。

(3)與有限元方法的協同優勢響應面優化的基礎是有限元提供精準數據，確保近似模型的可靠性。在轉臺結構優化中，有限元用于驗證響應面模型的準確性，而響應面模型則用于快速探索設計空間，兩者形成高效閉環。

(4)解決復雜約束問題五軸轉臺需滿足幾何精度、熱平衡等多重約束。響應面優化可集成這些約束條件，通過改進算法(如控制點法、參考點法)快速篩選可行方案，而有限元方法需單獨分析各約束，計算成本高。

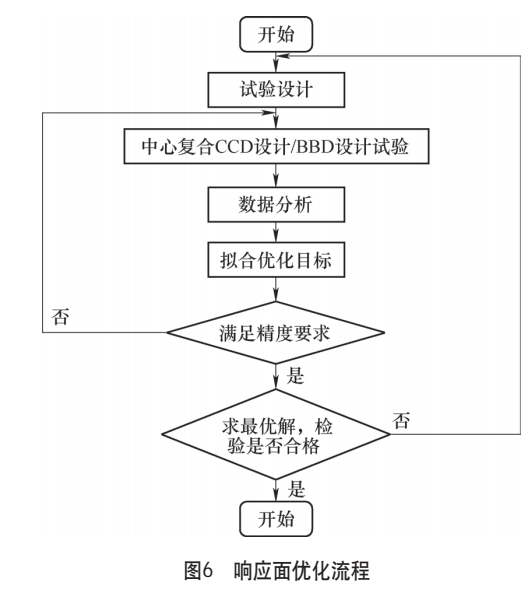

(5)降低共振風險通過響應面優化，可顯著提升轉臺固有頻率。響應面優化法的核心思想是通過設計響應面試驗建立一個數學模型，通常是多項式回歸模型，以此來描述響應變量與多個自變量之間的關系。通過該模型，可以預測不同自變量組合下的響應結果，并找到使響應變量達到最優值的自變量組合。響應面優化設計流程如圖6所示。

2 響應面優化

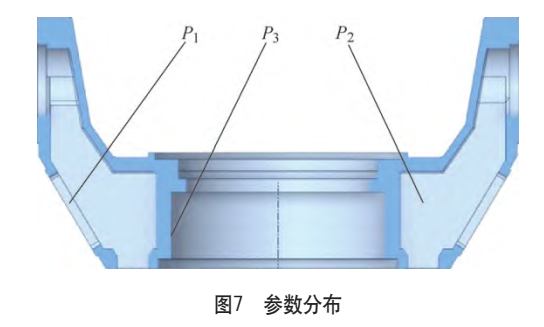

對搖籃轉臺進行響應面優化以獲取最佳尺寸，在SpaceClaim中構建轉臺體的參數化模型。參數化模型的建立是優化設計的關鍵步驟，它通過改變模型的參數來分析性能變化。建立好的搖籃轉臺參數分布如圖7所示。

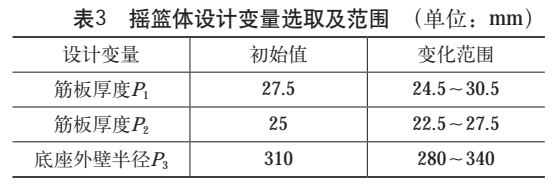

為了提高搖籃轉臺的加工精度，在靜動態分析的基礎上，選取搖籃轉臺的質量、轉臺0°時的第一階固有頻率作為目標函數，建立搖籃轉臺的多目標優化數學模型。本文選擇底座內部筋板厚度P1、P2、底座外壁半徑P3作為設計變量。設計變量的范圍詳見表3。

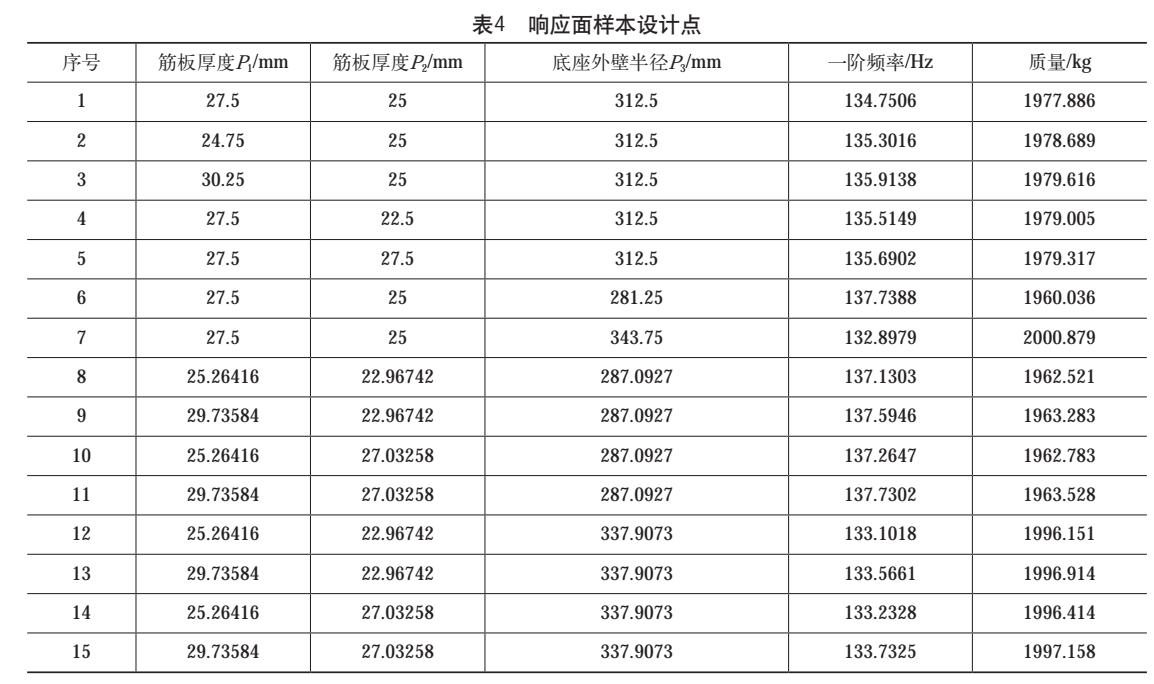

根據中心復合試驗(CCD)設計方法，生成響應面分析所需要的樣本設計點見表4。

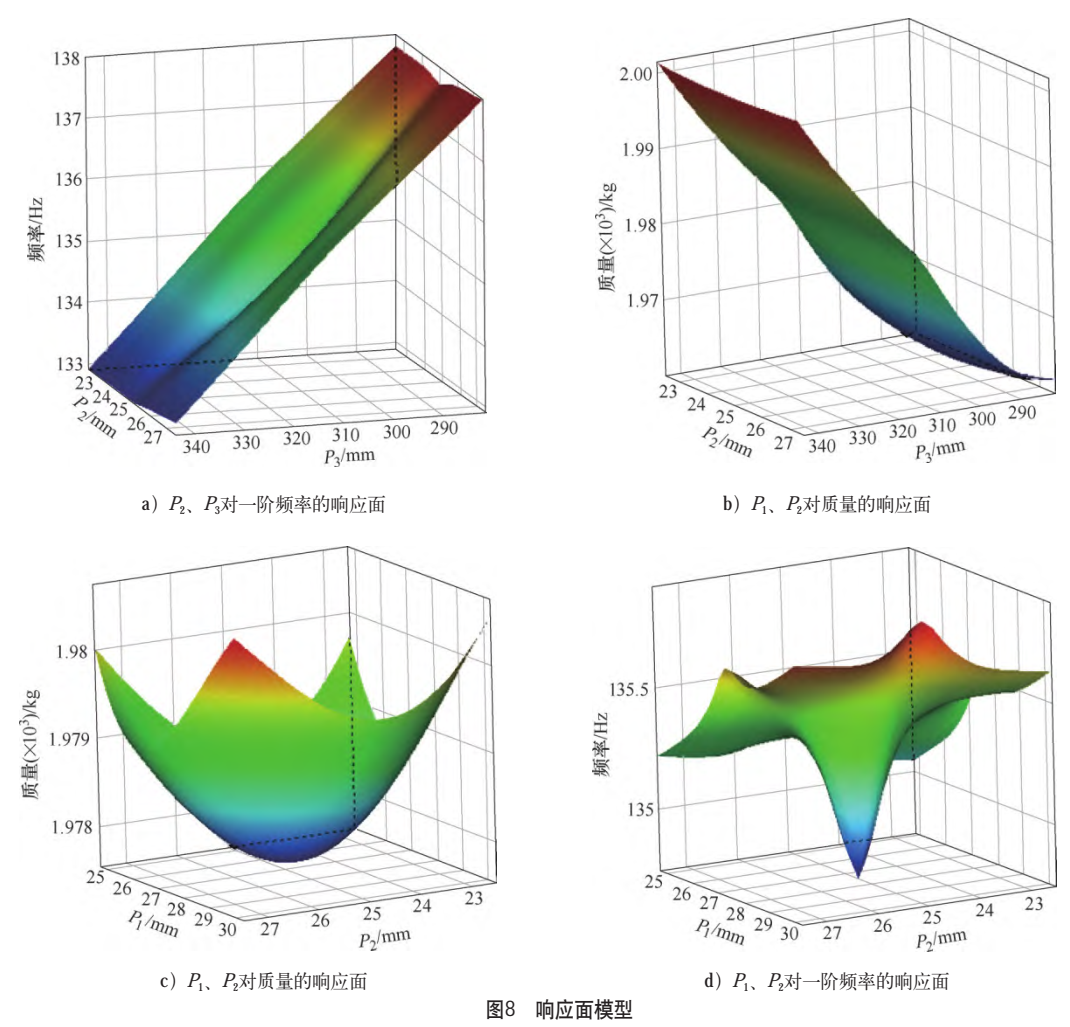

根據試驗設計點構建P1、P2、P3關于目標響應函數的響應面，以此分析不同設計變量對搖籃體的性能影響，最終構建的響應面模型如圖8所示。

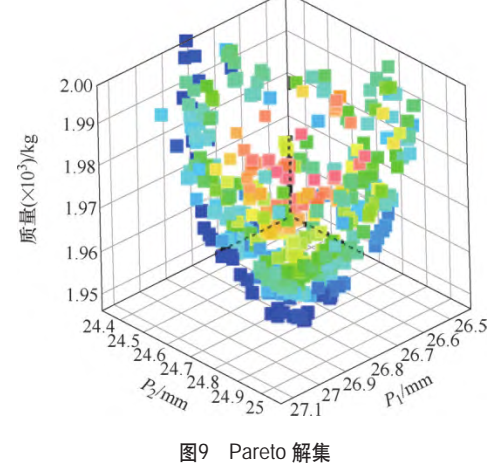

由圖8a可知，P3減小時一階頻率增大，這表明壁厚減小反會提高結構低階頻率。但從圖8b可知P2對質量的影響不大，而P3減小可以降低結構的質量，因此可以通過減小P3來提高結構的低階頻率并減少質量節約材料。圖8c、圖8d中P1、P2對質量、一階頻率的響應面在幾乎相同的位置達到最小值，而在希望質量減少的同時又希望能提高低階頻率，因此應該綜合權衡低階頻率和質量，以此獲取最優解。使用多目標遺傳算法(MOGA)對多目標優化模型進行求解分析，最終獲取的Pareto解集如圖9所示。

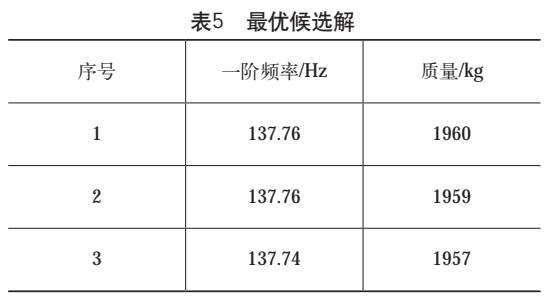

從解集中篩選出最優的三組候選解，見表5。

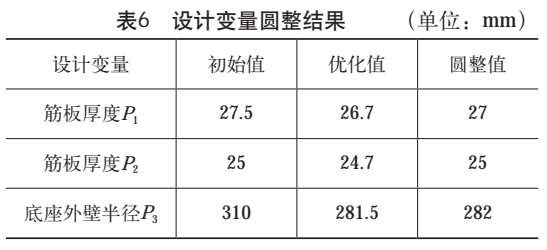

由表5可知，第3組結果的固有頻率與前兩組相差較小，在質量方面減小更多一些，因此選用第3組結果作為最終優化結果,優化后搖籃轉臺質量為1957kg，相比優化前2010kg降低2.6%，對其設計變量進行圓整，結果見表6。

4 優化結果性能分析

4.1 靜力學性能對比

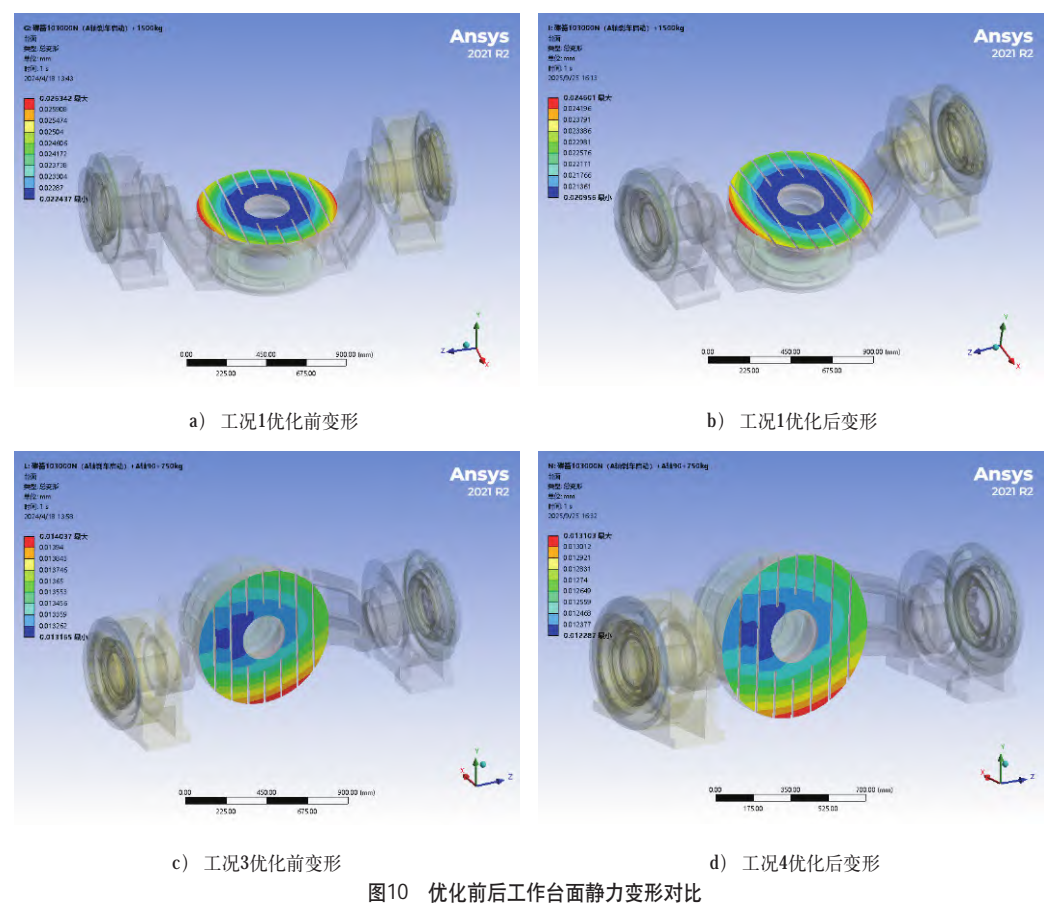

為評估拓撲優化效果，需對優化后的搖籃轉臺模型進行靜態特性分析，并與優化前五軸加工中心靜態特性對比，如圖10和表7所示。

靜力學分析發現工作臺面的變形受剎車系統的影響較小，因此優化前后對比只考慮A軸轉動角度，分為兩個工況來對比優化前后靜力學性能。根據圖10分析結果可知，在A軸轉動0°載荷15000N時，新結構變形為0.0246mm，原結構變形為0.0263mm，新結構變形減小0.0017mm，相比下降6.46%。A軸轉動90°載荷7500N時，新結構變形為0.0131mm，原結構變形為0.0140mm，新結構變形減小0.0009mm，相比下降6.87%，新結構在靜剛度方面更優。

4.2 動態特性對比

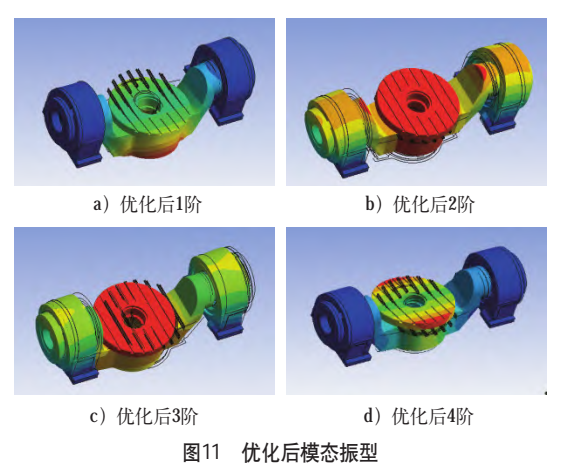

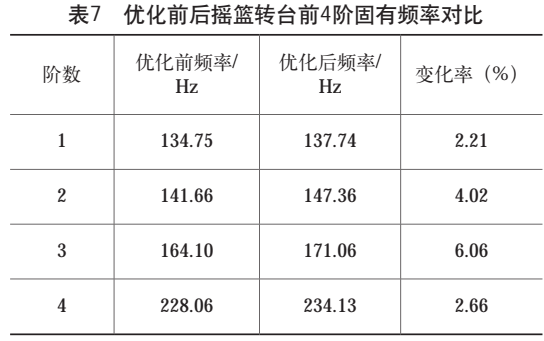

對優化后的搖籃轉臺進行模態分析，比較優化前(見圖4)后的前四階模態振型(見圖11)與固有頻率(見表7)，檢驗優化效果。
